Editorial

Ein neues Jahr beginnt

Umstellung auf Creative-Commons-Lizenz

Normalerweise setzt man erst zu Beginn eines neuen Jahres Veränderungen um, damit man eine klare Trennung zwischen Neu und Alt hat. Wir haben uns aber nicht daran gehalten und bereits in der Dezemberausgabe von freiesMagazin die verwendete Lizenz von der GNU Free Documentation License (GFDL) [1] auf die Creative-Commons-Lizenz CC-BY-SA 3.0 Unported [2] umgestellt.
Die Gründe dafür hatten wir im letzten Editorial genannt, wir wollten aber auch Ihre Meinung zu der Umstellung hören und hatten deswegen eine Umfrage zu dem Thema gestartet [3].
Die Resonanz auf die Umstellung war sehr gut, so begrüßt über die Hälfte der 277 Umfrage-Teilnehmer die neue CC-Lizenz. Weiteren 34 % ist dabei sogar egal, welche Lizenz wir nutzen, Hauptsache sie ist frei.
Dennoch gab es auch einige kritische Stimmen, denn 6 % der Teilnehmer hätten sich eine andere CC-Lizenz gewünscht. In den Kommentaren wurde dabei vor allem eine fehlende NonCommercial-Klausel beanstandet. Diese NC-Klausel verhindert eine kommerzielle Verwertung des CC-lizenzierten Werkes. Das heißt, Artikel aus freiesMagazin bzw. das Magazin als Ganzes dürften beispielsweise nicht ohne Weiteres von einer kommerziellen Zeitung übernommen und abgedruckt werden (wie dies des Öfteren bei Artikeln aus freiesMagazin vorkommt).
Für uns ist diese Klausel aber eine unnötige Beschränkung der Freiheit. Wenn jemand das Wissen aus freiesMagazin verbreiten möchte, darf er das und er kann damit auch Geld verdienen. Uns geht es bei freiesMagazin vorrangig um die freie Verbreitung von Wissen. Und wenn ein kommerzielles Magazin (diese müssen die Artikel ebenfalls unter der gleichen CC-Lizenz veröffentlichen) uns dabei helfen möchte, begrüßen wir dies natürlich und wollen keine unnötigen Lizenzsteine in den Weg legen.
Dennoch finden wir es interessant, dass ein Teil unserer Leser (bzw. allgemein der Freie-Software-Gemeinschaft) Freiheit immer als Gegenteil von Kommerz ansieht, dabei können beide Konzepte auch zusammenarbeiten.

Sintel-Gewinnspiel

Letzten Monat starteten wir auch ein kleines Gewinnspiel zum Open-Source-Film „Sintel“. Interessant ist, dass auf den Hinweis im Editorial kaum jemand reagiert hat. Erst, als wir auch auf unserer Webseite explizit auf das Gewinnspiel hingewiesen haben [4], trafen mehrere Lösungsvorschläge ein. Man könnte daraus fast schließen, dass niemand das Editorial liest, aber das wollen wir natürlich niemandem unterstellen.
Die Gewinner des Sintel-Gewinnspiels sind inzwischen bekannt gegeben [5]. Und auch wenn es nur zwei richtige Einsendungen gab, freuen sich die beiden Gewinner hoffentlich bereits über ihre „The Nuri“-CD.
An der Stelle sei angemerkt: Es gibt in dieser Ausgabe von freiesMagazin wieder ein Gewinnspiel. Wir verraten dieses Mal nicht, in welchem Artikel, und wir werden diesmal auch nicht extra auf der Webseite darauf hinweisen. Der aufmerksame Leser wird es aber sicherlich finden. :)

Dritter Programmierwettbewerb beendet

Wie man auf der freiesMagazin-Webseite bereits lesen konnte [6], ist der dritte Programmierwettbewerb beendet worden. Die Teilnehmerzahl liegt zwar etwas unter unseren Erwartungen, dennoch sind in den letzten Tagen vor Einsendeschluss immerhin noch einige KIs eingereicht worden, sodass nun sechs Bots gegeneinander antreten.
Die Gewinner des Wettbewerbs werden im Januar auf der Webseite bzw. im Februar im Magazin bekannt gegeben.

Index 2010

Gesondert wollen wir auch noch auf den freiesMagazin-Index 2010 hinweisen. Wie jedes Jahr finden Sie diesen am Ende der Januarausgabe. Im Index sind nach Themengebieten alle Artikel gelistet, die 2010 in freiesMagazin veröffentlicht wurden.
Und nun wünschen wir Ihnen viel Spaß mit der ersten Ausgabe im neuen Jahr 2011.
Ihre freiesMagazin-Redaktion
Links
[1] http://www.gnu.org/licenses/fdl.html
[2] http://creativecommons.org/licenses/by-sa/3.0/deed.de
[3] http://www.freiesmagazin.de/20101205-umfrage-freiesmagazin-mit-cc-lizenz
[4] http://www.freiesmagazin.de/20101207-sintel-gewinnspiel
[5] http://www.freiesmagazin.de/20101212-gewinner-des-sintel-gewinnspiels
[6] http://www.freiesmagazin.de/20101220-dritter-programmierwettbewerb-beendet
Das Editorial kommentieren

Zum Index

Plasma erobert die Welt

von Martin Gräßlin
Die Desktop-Shell Plasma ist die Kernkomponente der KDE-Workspaces [1]. Neben den bekannten Workspaces für Desktop, Netbook und der in Entwicklung befindlichen Mobile-Shell bietet Plasma noch viel mehr. Dieser Artikel schaut hinter die Kulissen der Benutzeroberfläche und beleuchtet das Framework zum Erstellen von Workspaces, Applets und die Integration von Plasma in Anwendungen, welche keine Desktop-Shell sind.

Die Plasma-Workspaces

Plasma ist den meisten Anwendern als einer der primären Workspaces [1] der KDE-Community bekannt. Aktuell stehen den Anwendern entweder eine für den Einsatz am Desktop oder aber eine für Netbooks angepasste Version zur Verfügung. Die Entscheidung, welche zu verwenden ist, wird zum Beispiel in Kubuntu 10.10 dem Benutzer komplett abgenommen [2]. Das Installationsprogramm erkennt den Formfaktor und wählt automatisch die passende Version aus. Der Wechsel der Version ist später weiterhin über die Systemeinstellungen nur einen Klick entfernt.

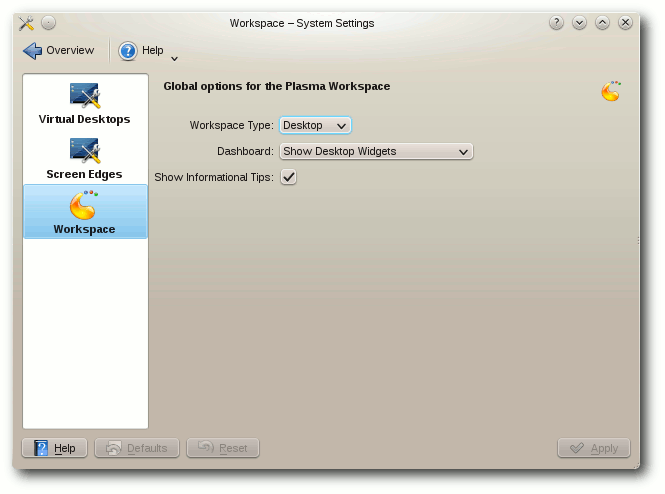

Wechsel der Shell über die Systemeinstellungen.
Das für den Anwender sichtbare Plasma ist eine komplette Desktopumgebung, bestehend aus der „Desktop-Shell“, dem Fenstermanager, Systemeinstellungen etc. Vergleichbar also mit GNOME, XFCE [3], LXDE [4] oder der noch in Entwicklung befindenden GNOME Shell [5]. Die KDE-Workspaces sind jedoch nur ein kleiner Bereich der KDE-Software-Compilation, welche halbjährlich veröffentlicht wird. Plasma ist dabei nicht nur prominent über die Workspaces vertreten, sondern auch ein wichtiger Bestandteil der KDE-Entwicklungsplattform und von immer mehr KDE-Anwendungen.

libplasma – Framework zur Entwicklung von Workspaces

Primär ist die libplasma genannte Entwicklungskomponente ein Framework zum Erstellen von um Applets [6] (auch bekannt als Widgets, Gadgets, Plasmoids oder Miniprogramme) zentrierten Workspaces. So ist es mit vergleichsweise geringem Aufwand möglich, eine für einen speziellen Formfaktor angepasste Benutzeroberfläche zu erstellen und dabei die elementaren Bestandteile wiederzuverwenden [7]. So hätte sich die neue Netbook-Oberfläche Unity von Ubuntu 10.10 (Maverick Meerkat) mit Plasma bedeutend einfacher unter Wiederverwendung bestehender Bestandteile umsetzen lassen – mit dem Vorteil, dass das komplette zugrundeliegende System bereits seit Jahren getestet und im Einsatz ist.
Ein für den Desktop geschriebenes Applet funktioniert auch auf einem Notebook oder einem Smartphone. Die aufwändige Reimplementierung aller benötigten Applets entfällt somit. Plasma kennt den Formfaktor und die Applets können sich diesem anpassen. Dies kann sogar auch auf dem Desktop beobachtet werden. Lebt ein Applet in der Kontrollleiste, wird es auf die minimal nötige Größe reduziert und zeigt die eigentlichen Informationen erst nach Klick in einem „Extender” an. Auf der Arbeitsfläche oder dem Dashboard ist genügend Platz vorhanden und das Applet kann direkt alle Informationen anzeigen.

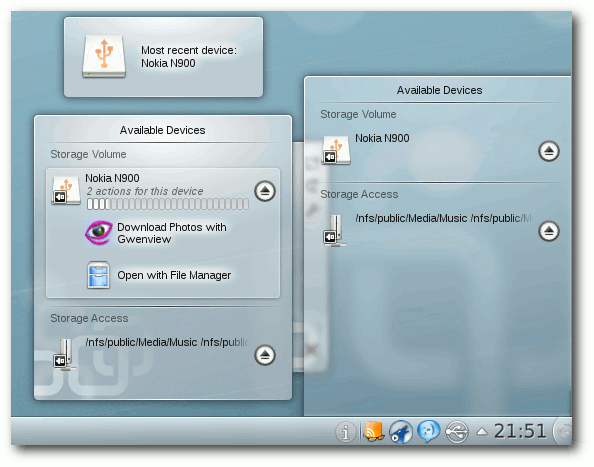

Device Notifier auf Desktop und aus dem Panel expandiert.
Ein wichtiger Aspekt bei der Verwendung einer Applet-Technologie ist natürlich deren Flexibilität. Auch in diesem Punkt kann das Plasma-Framework glänzen. So unterstützt es nicht nur die eigenen „Plasmoide” und Superkaramba-Widgets aus der KDE3-Ära [8], sondern auch Google-Gadgets und dank der Integration von WebKit (dem von Apple initiierten Fork der KDE-Web-Rendering-Engine KHTML) in Qt auch Mac OS X Dashboard-Widgets. KDEs eigene Applets (Plasmoids) können in einer Vielzahl von Sprachen geschrieben werden. Die im Standardumfang enthaltenen Applets sind wie das Framework selbst in C++ mit den Qt-Bibliotheken geschrieben. Es stehen aber auch über sogenannte „Scriptengines” Anbindungen an andere Sprachen wie zum Beispiel Python, Ruby oder JavaScript (ECMA-Script) zur Verfügung.
Besonders die JavaScript-Anbindung ist hierbei herauszuheben, da sie ein komplettes Absichern des Frameworks vor dem Applet ermöglicht (Sandbox [9]). Auch das App-Store-Konzept lässt sich über JavaScript bewerkstelligen. In JavaScript geschriebene Applets können auf KDE-Look.org [10] hochgeladen und über das „Get Hot New Stuff“-Framework (GHNS) heruntergeladen und installiert werden. Verwendet man zur Entwicklung des Applets die Anwendung PlasMate [11], so kann die Veröffentlichung vollautomatisch geschehen. Das GHNS-Framework und die zugrunde liegende Technologie Open Collaboration Services (OCS) [12] werden in Zukunft auch für den App-Store in Nokias und Intels neuem Smartphone-Betriebssystem MeeGo eingesetzt [13].

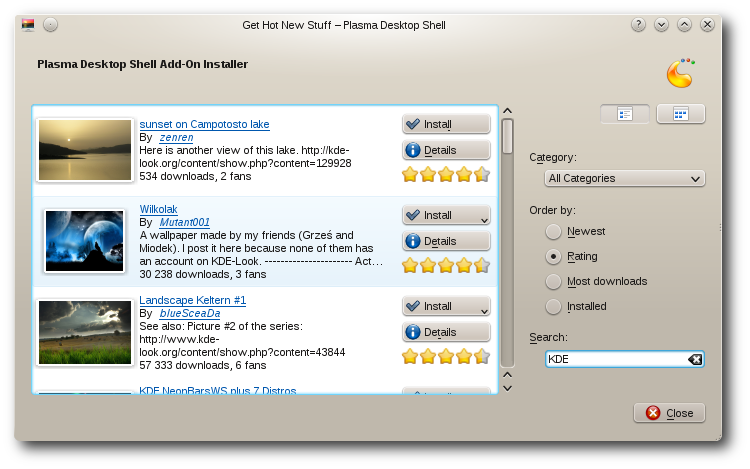

Neue Hintergrundbilder über GHNS.
JavaScript wird generell eine immer wichtigere Grundtechnologie in der weiteren KDE-Welt, wie man gerade auch am Plasma-JavaScript-Programmierwettbewerb [14] sehen konnte. Über die Desktop-Scripting-Konsole ist es möglich, die Arbeitsfläche grundlegend mit Hilfe von JavaScript zu konfigurieren. Dies ist ein wichtiger Aspekt für große Installationen, um z. B. alle Rechner mit den gleichen Applets zu versehen oder ein Corporate-Design einzusetzen. Diese Lösung, über JavaScript den Desktop initial einzurichten, wird z. B. auch von Distributionen wie Kubuntu eingesetzt. Auch außerhalb von Plasma wird JavaScript eine immer beliebtere Scripting-Komponente. So wird der Fenstermanager in 4.6 dank eines „Google Summer of Code“-Projektes eine Schnittstelle haben, um Skripte auszuführen. Dies ermöglicht eine viel flexiblere Beeinflussung des Fensterverhaltens als es mit den bisherigen statischen Fensterregeln möglich ist [15].

Plasma für Applet-zentrierte Anwendungen

Das für Plasma entwickelte Applet-Framework ist jedoch nicht nur für den Einsatz in Applet-zentrierten Workspaces interessant. Auch viele Anwendungen nutzen auf verschiedene Art und Weise Komponenten, welche einem Applet-zentrierten Ansatz entsprechen. Für solche Anwendungen kann Plasma auch eine interessante Erweiterung sein. Eine der ersten Anwendungen, die auf Plasmas Appletkonzept setzte, war die Neuimplementierung von Amarok 2. Die „Context Area” verwendet Applets, um zusätzliche Informationen wie Songtexte oder ähnliche Interpreten anzuzeigen. Hierbei profitiert Amarok von der Entwicklung, welche bereits in Plasma investiert wurde und muss nicht das Rad neu erfinden.

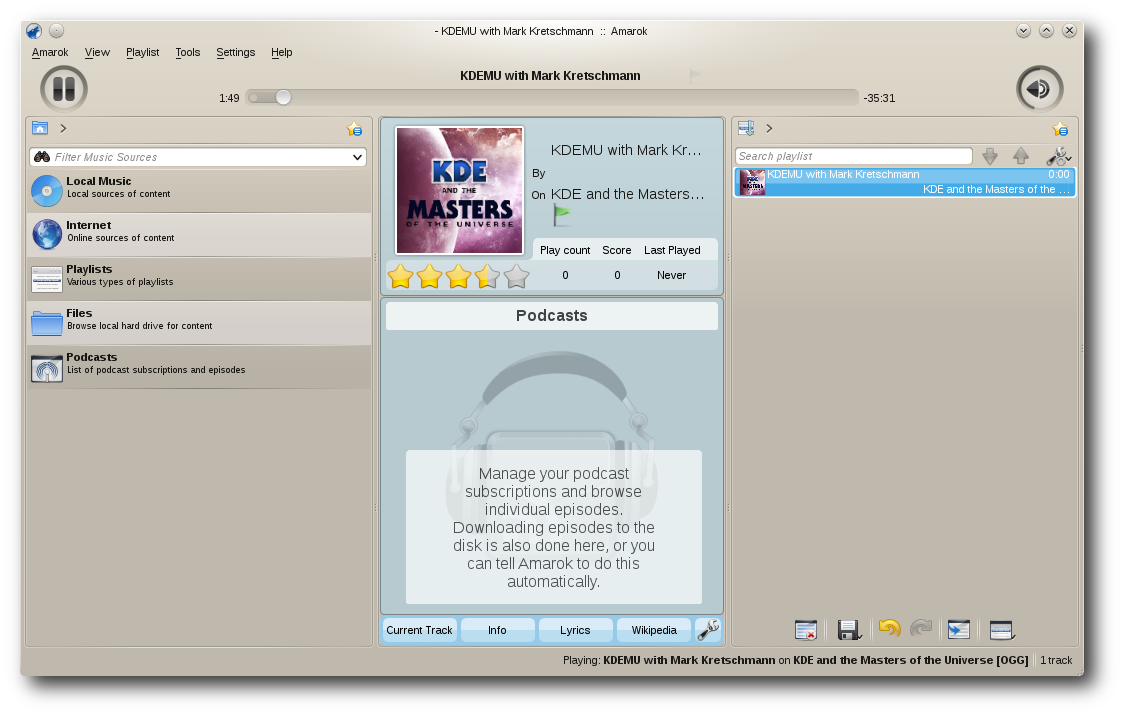

Amarok nutzt Plasma für den Kontextbereich.
Im Rahmen des diesjährigen Google Summer of Code gab es mehrere Projekte, um Plasma besser in anderen Anwendungen verfügbar zu machen. Als Beispiel sei hier die KDE-PIM-Suite Kontact [16] genannt, welche eine Übersicht über neue E-Mails, anstehende Termine etc. enthält. Ein Bereich also, der sich sehr gut für den Einsatz von Applets eignet. Durch die aktuell erfolgende Portierung von Kontact auf das Akonadi-Framework [17] ist eine Überarbeitung dieser Übersicht sowieso notwendig. Durch die Verwendung von Plasma können nicht nur die Technologie für Applets, sondern auch die Applets selbst wiederverwendet werden. So befindet sich mit Lion Mail [18] ein E-Mail-Benachrichtigungsapplet in Entwicklung, welches sich hervorragend sowohl für den Einsatz im Desktop, dem Systemabschnitt als auch in der Kontact-Übersicht eignet. Dieses sehr vielseitige Applet ist im Übrigen nicht an die Verwendung von KMail gekoppelt, sondern kann auch dank dem Einsatz von Akonadi in Kombination mit Mozilla Thunderbird oder komplett Web-basierten Lösungen wie Google Mail eingesetzt werden.

Plasma für bestehende Anwendungen

libplasma bietet den Anwendungsentwicklern nicht nur mit dem Appletsystem eine einfache Erweiterungsmöglichkeiten an, sondern hat noch bedeutend mehr im Angebot. So erlaubt Plasmas Themeingsystem, Komponenten flexibel mit SVG zu gestalten [19]. Dies kann auch von anderen Anwendungen verwendet werden. Als Beispiel sei hier die Fensterdekorationen-Themeengine Aurorae genannt, welche komplett auf dem SVG System von libplasma aufbaut. Ein Designer kann also mit nur einer Technologie alle Aspekte des Workspace gestalten. Das Plasma-Theme selbst wird auch in den Desktopeffekten von KWin verwendet und hat dort spezifischen Rendering-Code ersetzt. Dadurch konnte sowohl das Aussehen vereinheitlicht werden als auch die Codebasis verschlankt werden. Zusätzlich kann dadurch ein Plasma-Theme auch das Aussehen der Effekte beeinflussen, was zuvor nicht möglich war.

Ausblick in die Zukunft

Auch wenn die Entwicklung des Plasma Desktop Workspaces eigentlich abgeschlossen ist, lässt die Entwicklungsgeschwindigkeit nicht nach und der Einsatz neuer Technologien steht bereits in den Startlöchern. In der Ende Januar / Anfang Februar erscheinenden Version 4.6 wird die deklarative Sprache Qt Quick (auch als QML bekannt) [20] in Plasma Einzug halten. Mittels QML kann die Entwicklung der Oberfläche komplett von der Logik entkoppelt werden. Somit können Designer leichter in den Entwicklungsprozess eingebunden werden. Auch ist es einfacher, pro Formfaktor eine angepasste Oberfläche bereitzustellen [21], wie z. B. eine fingerfreundliche Oberfläche für mobile Geräte. Auch darüber hinaus haben die Entwickler sich schon Gedanken über die Entwicklung der nächsten Jahre gemacht [22].

Fazit

Plasma ist viel mehr als „nur ein Desktop”, nämlich ein Framework, um Desktops zu erstellen und somit eine gute Option für Anpassungen an Tablets und andere aufkommende Formfaktoren. Dieses Konzept überwindet das bisher übliche Programmiermodell, pro Geräteklasse eine eigene Benutzeroberfläche zu schreiben und ist so bisher einmalig. Darüber hinaus bietet Plasma auch Anwendungen eine Vielzahl von Möglichkeiten, die vom KDE-Team entwickelte Technologie weiterzuverwenden, vom Einsatz der Applets eingebettet in die Anwendung wie in Amarok bis hin zur Verwendung der Theme-Elemente. Mittels Plasma können viele Anwendungen leicht und schnell einen modernen Touch erhalten. Plasma ist bereit, die Welt zu erobern.
Links
[1] http://www.kde.org/workspaces
[2] http://www.kubuntu.org/news/10.10-release
[3] http://www.xfce.org/
[4] http://www.lxde.org/
[5] http://live.gnome.org/GnomeShell
[6] http://de.wikipedia.org/wiki/Widget
[7] http://aseigo.blogspot.com/2010/08/writing-plasma-shell.html
[8] http://www.kde.org/applications/utilities/superkaramba/
[9] http://de.wikipedia.org/wiki/Sandbox
[10] http://kde-look.org
[11] http://techbase.kde.org/Projects/Plasma/PlasMate
[12] http://www.open-collaboration-services.org/
[13] http://kdenews.org/2010/11/02/frank-karlitschek-introduces-bretzn
[14] http://plasma.kde.org/
[15] http://rohanprabhu.com/?p=116
[16] http://userbase.kde.org/Kontact
[17] http://pim.kde.org/akonadi/
[18] http://vizzzion.org/blog/2010/09/getting-email-done-the-stack-and-the-heap-of-lion-mail/
[19] http://techbase.kde.org/Projects/Plasma/Theme
[20] http://en.wikipedia.org/wiki/QML
[21] http://www.notmart.org/index.php/Software/One_plasmoid_3_platforms
[22] http://aseigo.blogspot.com/2010/10/plasma-in-18-24-months.html
Autoreninformation
Martin Gräßlin ist Maintainer des Fenstermanager der KDE-Plasma-Workspaces und arbeitet regelmäßig auch mit libplasma, insbesondere durch die Arbeit an Aurorae und Desktopeffekten.
Diesen Artikel kommentieren

Zum Index

Der Dezember im Kernelrückblick

von Mathias Menzer
Basis aller Distributionen ist der Linux-Kernel, der fortwährend weiterentwickelt wird. Welche Geräte in einem halben Jahr unterstützt werden und welche Funktionen neu hinzukommen, erfährt man, wenn man den aktuellen Entwickler-Kernel im Auge behält.

Kernel 2.6.37

Der November endete mit einer kleinen Enttäuschung: Ein endlich beseitigt geglaubter Fehler in der Behandlung von Verzeichnisauflistungen des Netzwerkdateisystems NFS erwies sich als äußerst widerstandsfähig und konnte auch mit einigen in -rc4 (siehe „Der November in Kernelrückblick“, freiesMagazin 12/2010 [1]) aufgenommenen Patches nicht beseitigt werden. Auch -rc5 [2] konnte hier keine Abhilfe schaffen. Dafür können nun Schnappschüsse des verteilten Dateisystems Ceph [3] als Block-Devices in Unterverzeichnisse unterhalb des zugehörigen Abbildes eingehängt werden, was die Übersichtlichkeit im Umgang damit erhöhen soll. 2.6.37-rc6 [4] brachte dann eine Erweiterung des GPIO-Treibers (General Purpose Input/Output – Mehrzweck-Ein/Ausgabe), mittels derer nun Geräte an der Schnittstelle verwendet werden können, die den Kernel nicht mittels eines Interrupts auf ein angelegtes Signal aufmerksam machen können, wie zum Beispiel ein einfacher Schalter. Ist diese neue Funktion aktiviert, wird die Schnittstelle permanent auf Signaländerungen überwacht.
Kurz vor den Feiertagen setzte Torvalds der Entwicklergemeinde dann den -rc7 [5] vor. Mit diesem wurden Änderungen der PCI-Treiber rückgängig gemacht, die leider zu Problemen führten. Auch der Treiber für Intel-Grafikchips bereitet derzeit Probleme, ebenso das Entfernen des Big Kernel Lock aus dem V4L-Treiber. Wenigstens letzteres beschränkte sich in erster Linie auf die Leistung des Video-Treibers und soll mittels einiger Änderungen des Entwicklers Hans Verkuil behoben werden. Ein weiterer großer Wurf dieser Vorabversion ist ein größerer Patch, mit dem ein Fehler der Funktion NO_HZ vollständig ausgemerzt werden soll. Dieser äußert sich in der fehlerhaften Anzeige der Systemlast. NO_HZ soll das zeitgesteuerte Aufwachen des Prozessorkerns gegen einen bedarfsgesteuerten Aufwachzyklus tauschen und damit den Energiehunger des Prozessors dämpfen.

Änderung der Langzeit-Kernelpflege

Bislang galt beim Kernel immer die Devise „The latest is the greatest“ (Der Neueste ist der Beste) und entsprechend trägt automatisch immer die zuletzt veröffentlichte Version das Prädikat „stable“; zu deutsch „stabil“ im Sinne von „beständig“ oder „sicher“ [6]. Das bedeutet grundsätzlich, dass bei Erscheinen eines neuen Kernels zügig auf diesen aktualisiert werden sollte. Dazu kamen noch die von Greg Kroah-Hartman über längere Zeit gepflegten Versionen, „Longterm Releases“ genannt, dies sind derzeit 2.6.27, 2.6.32 und 2.6.35. Welche Versionen zum Longterm Release werden, entscheidet Kroah-Hartmann selbst. Jedoch erhält er zunehmend Anfragen, die jeweils aktuelle Version in die Langzeitpflege aufzunehmen. Aus Zeitgründen zieht Kroah-Hartman hier nun einen Strich unter die Praxis der Langzeit-Veröffentlichungen [7] und pflegt künftig nur noch die aktuellsten ein oder zwei Versionen, um den Nutzern einen sanften Umstieg ohne große Hektik ermöglichen zu können.
Die bereits angekündigten und derzeit gepflegten Longterm-Versionen werden entsprechend weiter gepflegt, werden jedoch eventuell andere Betreuer erhalten. Dies wird zum Beispiel 2.6.35 betreffen, der künftig von Andi Kleen gepflegt wird. Auf der offiziellen Kernel-Seite [8] sind diese Versionen als „longterm“ gekennzeichnet.

Freier Kernel für Debian

Als „freies“ Betriebssystem erfreut sich Linux einiger Beliebtheit. Jedoch findet sich bereits im offiziellen Linux-Kernel stellenweise proprietärer Code, der in Form von binären Blobs vorliegt. So laden zum Beispiel Netzwerktreiber beim Start die Firmware auf den Chipsatz der Netzwerkkarte, auch bei Grafiktreibern ist dies Praxis. Das Debian-Projekt hat nun den Kernel selbst von diesen unfreien Bestandteilen befreit und bringt mit der kommenden Debian-Version 6.0 „Squeeze“ einen vollständig freien Kernel mit [9].
Während die Idealisten jubeln, müssen Besitzer von Hardware, für die keine vollständig freien Treiber zur Verfügung stehen, auf Squeeze jedoch nicht verzichten. In den „non-free“-Repositories stehen alternative CD-Abbilder zum Download bereit, die die unfreien Treiber beinhalten.

Jahresbericht

Den jährlichen Bericht über die Kernel-Entwicklung legte die Linux Foundation im Dezember vor [10]. Er versucht die Fragen „Wie schnell geht es voran?“, „Wer macht es“?, „Was machen sie?“ und „Wer fördert es?“ zu beantworten. Daraus erschließt sich eine mittlere Entwicklungszeit von etwa 81 Tagen pro Kernelversion, zumindest in den letzten beiden Jahren hat sich dieser Zeitraum eingebürgert. Die Zahl der Patches gibt nach einem Spitzenstand von fast 12.000 bei 2.6.30 wieder leicht zurück auf etwa 9800 bei 2.6.35, dies lässt sich unter anderem damit erklären, dass sich die Entwicklung einiger Subsysteme, darunter die Dateisysteme ext4 und btrfs mittlerweile stabilisiert hat und nun weniger Arbeit erfordert. Mittlerweile über 13 Millionen Quelltext-Zeilen verteilen sich auf über 33.000 Dateien. Die Anzahl der aktiven Entwickler ist wieder gestiegen. Nach einem kurzen Zwischenhoch von 1248 bei 2.6.32 sank die Zahl auf 1150 bei 2.6.34, im Entwicklungszyklus von 2.6.35 kamen wieder 37 neue hinzu. Insgesamt haben über die letzten Jahre 6117 Entwickler zum Linux-Kernel beigetragen. Dagegen sinkt die Zahl der beteiligten Unternehmen seit 2.6.32 von 259 auf 184 (2.6.35) weiter ab. Die absoluten Top-Entwickler sind David S. Miller und Ingo Molnar, der Betreuer des Schedulers. Unter den Firmen, die die Linux-Entwicklung unterstützen, liegt Red Hat mit 12 % aller Änderungen vorne, gefolgt von Novell mit 7 % und IBM mit 6,9 %. 6,4 % der Änderungen am Kernel konnten keinem Unternehmen zugeordnet werden, mit 18,9 % liegt ein doch noch recht großer Anteil bei „freien“ Entwicklern [11].

Kurz erläutert: „Abbilder und Schnappschüsse“
Ein Abbild (Englisch: Image) ist eine Eins-zu-Eins-Kopie eines Dateisystems oder Datenträgers. Es kann dazu verwendet werden, ein Dateisystem zu sichern, indem ein Abbild zu einem bestimmten Zeitpunkt erstellt wird und dieses anschließend jederzeit wieder auf den Datenträger zurückgespielt werden kann. Es erscheint dann gegenüber dem Zeitpunkt, zu dem es erstellt wurde, unverändert. Abbilder werden auch von CDs erstellt und verbreitet, zum Beispiel für die Installations-CD der Lieblingsdistribution. Manchmal wird der Begriff Abbild auch für im Netzwerk abgelegte Datenspeicher verwendet.
Schnappschüsse (Englisch: Snapshot) stellen ebenso den Zustand eines Dateisystems zu einem bestimmten Zeitpunkt dar, werden jedoch nicht zu diesem Zeitpunkt vollständig erstellt. Es werden vielmehr die Änderungen im Dateisystem zwischen dem Zeitpunkt des Schnappschusses und dem jetzigen mitprotokolliert. Dadurch kann ein Schnappschuss im laufenden Betrieb durchgeführt werden, ohne dass Zugriffe darauf unterbunden werden müssten.

Links
[1] http://www.freiesmagazin.de/freiesMagazin-2010-12
[2] http://lkml.org/lkml/2010/12/7/9
[3] http://ceph.newdream.net/
[4] http://lkml.org/lkml/2010/12/15/457
[5] http://lkml.org/lkml/2010/12/21/226
[6] http://www.dict.cc/?s=stable
[7] http://lkml.org/lkml/2010/12/2/388
[8] http://master.kernel.org/
[9] http://www.pro-linux.de/news/1/16516/debian-60-soll-vollstaendig-freien-linux-kernel-bringen.html
[10] http://www.linuxfoundation.org/docs/lf_linux_kernel_development_2010.pdf
[11] http://www.pro-linux.de/news/1/16462/kernel-jahresbericht-der-linux-foundation.html
Autoreninformation
Mathias Menzer wirft gerne einen Blick auf die Kernel-Entwicklung, um mehr über die Funktion von Linux zu erfahren und um seine Mitmenschen mit seltsamen Begriffen und unverständlichen Abkürzungen verwirren zu können.
Diesen Artikel kommentieren

Zum Index

Teile und herrsche – Internet-Sharing im Netzwerk

von Oliver Johanndrees
Linux-User haben das Bedürfnis sich zu versammeln, und wenn das geschieht, dann ist Hardware im Spiel. Die will natürlich vernetzt werden. Doch dem nicht genug: Vernetzt ist nur die halbe Sache, noch schöner wäre es, wenn man ins Internet gehen könnte. Um die Sache perfekt zu machen, wäre ein Zugang zum Internet für alle Teilnehmer die Krönung des Konstrukts.
Den Laptop unter dem Arm und ein Hoch auf die Mobilität, wird sich auf jedem Treffen jemand finden, der einen UMTS-Stick [1] dabei hat oder sein Handy per Tethering [2] anbinden kann. Da wird dann schnell alles zu einem eigenen Netzwerk zusammengesteckt und die Leitungen glühen …
Um dies z. B. beim allmonatlichen Treffen der Linux User Group Tux-Lummerland zu realisieren, muss einer der Laptops als Router herhalten, der seinen angeschlossenen UMTS-Stick für alle verfügbar macht. Wie das geht, wird im Anschluss beschrieben.

Aufgabenstellung

Ein eigenes Netzwerk soll erstellt werden: Alle PCs sollen per DHCP [3] eine IP-Adresse in diesem Netz bekommen, damit man sich gegenseitig „sehen“ kann, und alle sollen Zugang zum Internet bekommen. Man braucht also einen Rechner, der zum einen diesen DHCP-Dienst anbietet und zum anderen gleichzeitig die Verbindung zum Internet herstellt. Dieser PC oder der Laptop agiert dann also als Router.

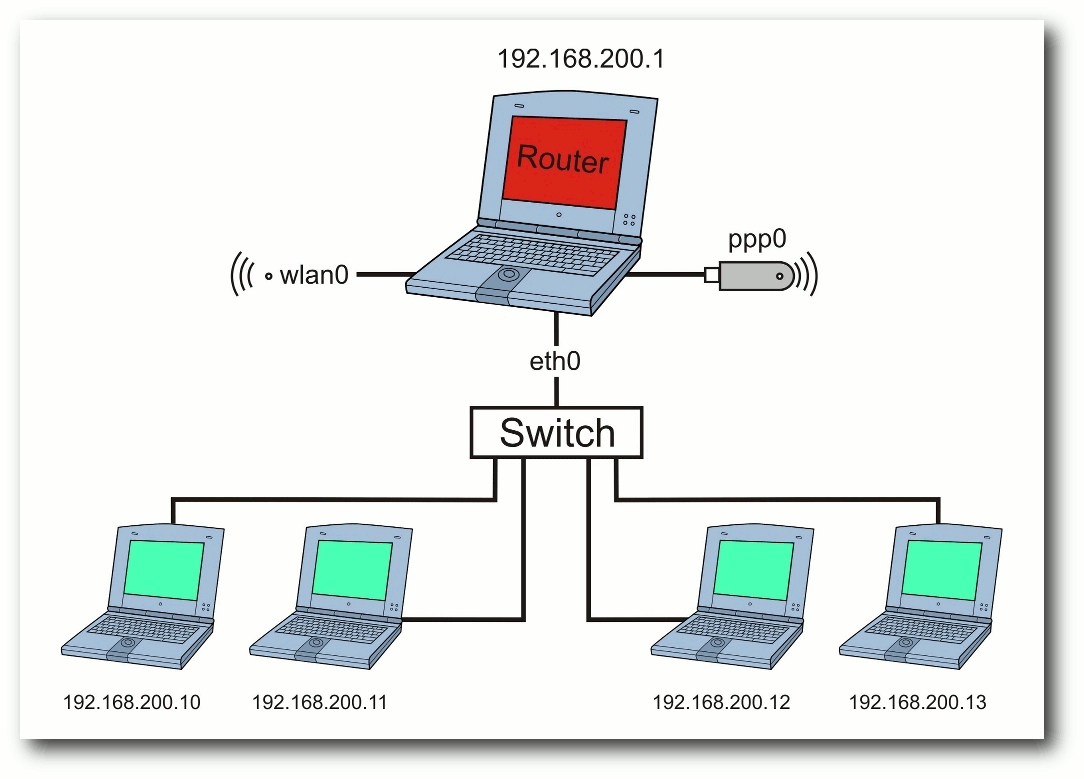

Das lokale Netzwerk mit einem zentralen PC als Verwalter des Internet-Zugangs.

Vorbereitung

Die nachfolgenden Aktionen müssen ausschließlich auf diesem Router durchgeführt werden, um die Aufgabe zu lösen. Sinnvoll ist es, dies für die Dauer der Installation und Konfiguration mit Root-Rechten durchzuführen.
Nach dem „Einstöpseln“ des UMTS-Sticks sollte der Konsolenbefehl
# ifconfig
die angeschlossenen Netzwerkgeräte anzeigen, unter anderem das Device ppp0. Dieses steht für den angeschlossenen UMTS-Stick. Neben der Mac-Adresse und anderen Informationen findet man dort auch die IP-Adresse, die das Gerät nach seiner Einbuchung vom Internet-Provider erhalten hat. Ist man alternativ mit einem WLAN verbunden, so würde hier das WLAN-Device wlan0 samt der dazugehörigen Daten aufgeführt.

Installation des DHCP-Servers

Damit alle anderen Geräte und Laptops, die an das Netzwerk gestöpselt werden, eine IP-Adresse vom zukünftigen PC-Router bekommen, wird zunächst ein DHCP-Server installiert. Dieser „Dienst“ wartet darauf, dass sich ein neues Gerät bei ihm meldet und um eine Adresse aus einem Adress-Pool bittet, den er verwaltet. Wie groß dieser Adress-Pool ist, das lässt sich in der Konfigurationsdatei des DHCP-Servers einstellen.
Die Installation des DHCP-Servers geschieht unter Ubuntu durch das Paket dhcp3-server. Freunde von openSUSE nutzen das Paket dhcp-server. Auf anderen Distributionen wird das Paket einen ähnlichen Namen haben und ebenfalls über die Paketverwaltung zu installieren sein.

Konfiguration

Nach dem Einspielen sind zunächst zwei Dateien anzupassen. Der DHCP-Server muss wissen, über welche Netzwerkkarte er mit dem Rest des Netzwerkes verbunden ist. In der Regel ist die erste Netzwerkkarte mit eth0 bezeichnet. Die Datei /etc/default/dhcp3-server muss also das LAN-Device beinhalten, das für den DHCP-Service gedacht ist. Das geschieht durch den Eintrag INTERFACES="eth0" in der Datei – prinzipiell ist es die einzige Zeile dort. Da der DHCP-Server unter openSUSE anders heißt, wird auch die Konfigurationsdatei etwas anders lauten.
Anschließend muss definiert werden, welche IP-Adressen im Netzwerk vergeben werden sollen, ein Bereich „von – bis“ also, oder auch Adress-Pool genannt. Hierzu wird unter Ubuntu die Konfigurationsdatei des DHCP-Servers editiert. Sie heißt /etc/dhcp3/dhcpd.conf. Bei anderen Distributionen kann sie ggf. anders lauten.
Ein abgespecktes Beispiel:
# Sample configuration file for ISC dhcpd
# for Debian

# option definitions common to all supported
# networks...
option domain-name "lug-tux-lummerland.org";
option domain-name-servers 217.237.151.205, 217.237.148.70;

default-lease-time 600;
max-lease-time 7200;

# This is a very basic subnet declaration.
subnet 192.168.200.0 netmask 255.255.255.0 {
range 192.168.200.10 192.168.200.50;
     option routers 192.168.200.1;
}
Listing: dhcpd-example.conf
Hier finden sich u. a. die sogenannten Lease-Times. Das ist im Prinzip die Dauer, für die eine IP-Adresse im Netzwerk gültig ist, bevor sie verfällt oder einem anderen Rechner gegeben werden kann. Die Werte können unverändert übernommen werden.
Im Beispiel definieren die letzten drei Zeilen, wie das Netz und die Subnetzmaske lauten und – in der Zeile range – den Bereich von IP-Adressen, die man vergeben will, den Adress-Pool also. Die Zeile option routers definiert dabei das Standard-Gateway für das gemeinsam genutzte Netz, in diesem Falle die IP-Adresse des PC-Routers. Dieser Eintrag ist wichtig, damit die anderen angeschlossenen Teilnehmer-PCs wissen, wen sie „fragen“ müssen, wenn es um den Weg ins Internet geht. Da sich der PC-Router nicht irgendwo anders eine IP-Adresse besorgen und sich auch nicht selbst eine geben kann, ist es notwendig, ihm eine feste IP-Adresse zu verpassen.
Diese Aufgabe kann man dann direkt in der des Network-Managers [4] erledigen oder indem man unter Ubuntu die Datei /etc/network/interfaces z. B. durch die folgenden Zeilen ergänzt:
auto eth0
iface eth0 inet static
address 192.168.200.1
netmask 255.255.255.0
gateway 192.168.200.1
Der Network-Manager findet sich unter Ubuntu in der Statuszeile am oberen Bildrand des GNOME-Desktops. Ein Rechtsklick und die Auswahl „Verbindungen bearbeiten“ öffnet ein Fenster zur Verwaltung der Netzwerkverbindungen. Gleich der erste Reiter „Kabelgebunden“ zeigt die Netzwerkkarten. Markieren und „Bearbeiten“ öffnet nun die Einstellungen zur einzelnen Netzwerkkarte. Dort findet sich der Reiter „IPv4“. Hier kann die IP-Adresse der Karte konfiguriert werden.
openSUSE-Anhänger können auch hier den Yast mit der Konfiguration der Netzwerkgeräte benutzen, was sich ähnlich komfortabel gestaltet, oder z. B. die Datei /etc/sysconfig/network/ifcfg-eth0 editieren.
Hat man obige Schritte vollzogen, sollte anschließend das Netzwerk neu gestartet werden – auch hier wieder im Terminal durch den Befehl:
# /etc/init.d/networking restart
Da nun schon ein Terminal geöffnet ist, startet man jetzt den DHCP-Server über das Kommando
# /etc/int.d/dhcp3-server start
Der DHCP-Server wird nun die IP-Adressen von 192.168.200.10 bis 192.168.200.50 für alle anderen PCs bereitstellen, sobald sich diese an das Netzwerk stöpseln. Somit ist Teil 1 der Aufgabenstellung abgehakt.

Verbindung bitte

Nun zu Teil 2 der Aufgabenstellung: die Bereitstellung eines UMTS-Sticks oder eines WLAN-Zugangs auf dem PC-Router für alle anderen Netzwerkteilnehmer.
Man sagt: „90% aller Fehler im Netz beruhen zumeist auf fehlerhafter Namensauflösung. Die restlichen 10% beruhen auf fehlerhafter Namensauflösung.“
Und damit später die DNS-Namensauflösung sauber funktioniert, muss ein DNS-Server auf dem PC-Router installiert sein. Dieser macht nichts anderes, als dafür zu sorgen, dass eine von Menschen lesbare Internetadresse oder der Name eines öffentlichen Servers korrekt in eine maschinenlesbare IP-Adresse aufgelöst wird.
Der DNS-Server bind erfüllt dies und ist unter Ubuntu über die Paketverwaltung durch das Paket bind3 zu installieren; unter openSUSE heißt das Paket bind.
Mehr braucht man nicht zu tun, es ist kein weiterer Eingriff nötig.

Wohin soll's denn gehen?

Anschließend muss dem PC-Router mitgeteilt werden, dass er alle eingehenden Anfragen zum entsprechenden Internet-Device weiterleiten soll. Dazu muss man nun das sogenannte IP-Forwarding einschalten. Dies geschieht durch den Konsolen-Befehl
# echo 1 > /proc/sys/net/ipv4/ip_forward
Möchte man dynamische IP-Adressen verwenden, benutzt man folgendes Kommando
# echo 1 > /proc/sys/net/ipv4/ip_dynaddr
Diese beiden Zeilen schreiben eine 1 in die besagten Dateien und ersetzen damit die dort stehende 0. Die 1 bedeutet „Einschalten“.
Abschließend sind der internen Firewall „iptables“ [5] noch ein paar Zeilen mitzuteilen. Sie muss nämlich wissen, wohin mit all den Paketen und Anfragen, die jetzt von den angeschlossenen PCs im Netzwerk kommen. Adressen im lokalen Netzwerk sind nicht für das Internet geeignet und müssen zunächst in öffentliche Adressen gewandelt werden, damit sie ihr Ziel erreichen. Um dies zu erreichen, wird das sogenannte „NAT“ genutzt, die „Network Address Translation“ [6].
Die Konfiguration der Einstellungen kann man in einem kleinen Skript erledigen - so wie hier:
#!/bin/bash
iptables -A POSTROUTING -t nat -o ppp0 -j MASQUERADE
iptables -A INPUT -m state --state NEW,INVALID -i ppp0 -j DROP
iptables -A FORWARD -m state --state NEW,INVALID -i ppp0 -j DROP
Zeile 2 sagt der Firewall, dass alle eingehenden Anfragen aus dem lokalen Netz an das Internet-Gerät weiterzuleiten sind (NAT). Zeile 3 und 4 weisen alle von außen kommenden Zugriffe ab, damit die Sicherheit gewährleistet ist. Immerhin sollen der PC wie auch das lokale Netz nicht von außen ansprechbar sein.
Man beachte die Stellen, an denen ppp0 verwendet wird, also der angeschlossene UMTS-Stick. Für den Fall, dass stattdessen ein WLAN-Modem verwendet wird, muss hier wlan0 eingetragen sein, oder aber die passende Bezeichnung, die ganz zu Beginn mit dem Kommando ifconfig ermittelt wurde.
Dieses Skript speichert man z. B. mit dem Dateinamen /etc/init.d/router ab und markiert es als ausführbar mit dem Befehl
# chmod 755 /etc/init.d/router
Nach dem Ausführen des kleinen Skripts sollten alle User im Netzwerk über den Stick des PC-Routers surfen können. Als Voraussetzung gilt dabei natürlich, dass man bei seinem UMTS-Provider sauber eingebucht ist und dass auch der Stick funktionstechnisch einwandfrei läuft – mit beiden Fehlerquellen muss man jedoch immer rechnen.
#!/bin/bash
# Bereitstellen des Rechners als Internet-Router
# Als 'device' ist der UMTS-Stick mit 'ppp0' oder
# ein WLAN-Device mit 'wlan0' einzusetzen.
device=ppp0

# DHCP-Server starten
/etc/init.d/dhcp3-server start

# IP-Forwarding einschalten
echo 1 > /proc/sys/net/ipv4/ip_forward
echo 1 > /proc/sys/net/ipv4/ip_dynaddr

# NAT setzen, unerlaubten Traffic von aussen blocken
iptables -A POSTROUTING -t nat -o $device -j MASQUERADE
iptables -A INPUT -m state --state NEW,INVALID -i $device -j DROP
iptables -A FORWARD -m state --state NEW,INVALID -i $device -j DROP
Listing: router.sh

Mehr Automatismus bitte

Natürlich will man nicht alle Schritte einzeln nacheinander durchführen. Also bietet es sich an, alle notwendigen Schritte in einem Skript zu vereinen.
Beispielhaft zeigt das obige Skript die Zusammenfassung der erwähnten Schritte. Bevor man damit arbeiten kann, muss im Skript router.sh nur die Zeile device=ppp0 auf das richtige Gerät angepasst werden.
Hier eine kurze Erläuterung zum Skript: Es startet im ersten Schritt den DHCP-Server, dann werden die Variablen für das IP-Forwarding gesetzt. Abschließend führt das Skript die iptables-Befehle mit dem richtigen Device aus. Legt man nun das Skript noch in den Verzeichnissen der entsprechenden Runlevel [7] [8] ab, dann kann man es auch gleich während des Startens des Rechners ausführen lassen. Ein gewisser Grad an Automatisierung ist also möglich, und man spart sich ein wenig Arbeit.
Doch Vorsicht ist geboten: Ob der UMTS-Stick dann bereits eingebucht und als Gerät verfügbar ist, muss getestet werden.
Daher sollten die Befehle erst ganz zum Schluss der Runlevel-Kette ausgeführt werden. Empfehlenswert ist ein Start des Skripts von Hand, nachdem sicher ist, dass auch alle Geräte verfügbar sind. Und dann gilt: viel Spaß beim gemeinsamen Surfen im eigenen Netzwerk.
Links
[1] http://de.wikipedia.org/wiki/UMTS-Datenkarte
[2] http://de.wikipedia.org/wiki/Tethering
[3] http://de.wikipedia.org/wiki/Dynamic_Host_Configuration_Protocol
[4] http://wiki.ubuntuusers.de/NetworkManager
[5] http://de.wikipedia.org/wiki/Iptables
[6] http://de.wikipedia.org/wiki/Network_Address_Translation
[7] http://de.wikipedia.org/wiki/Runlevel#Beispiel_Linux
[8] http://wiki.ubuntuusers.de/Dienste
Autoreninformation
Oliver Johanndrees (Blog) ist langjähriger Linux-Anwender und Gründer der LUG-Erwitte. Bei den gemeinsamen Treffen ergeben sich stets interessante Aufgabenstellungen, deren Lösung auch anderen Linux-Usern helfen können.
Diesen Artikel kommentieren

Zum Index

Python – Teil 4: Klassenunterschiede

von Daniel Nögel
Mit Funktionen und Modulen wurden im dritten Teil dieser Einführung (siehe freiesMagazin 12/2010 [1]) zwei elementare Konstrukte zur Strukturierung von Python-Skripten vorgestellt. In diesem Teil soll nun mit Klassen ein weiteres wichtiges Konstrukt besprochen werden.

Objektorientierte Programmierung

Bei der objektorientierten Programmierung (OOP [2]) handelt es sich um ein sogenanntes Programmierparadigma – also um ein bestimmtes Entwurfsmuster beim Programmieren. Bei der OOP wird versucht, Daten und Funktionen zu sinnvollen Einheiten zusammenzufassen und an sogenannte Objekte zu binden.
Neben „Objekten” gibt es zumindest noch drei weitere wichtige Begriffe im Zusammenhang mit objektorientierter Programmierung, die im Folgenden immer wieder auftauchen: „Klassen“, „Attribute“ und „Methoden“.
Als Beispiel sollen für eine Rennsimulation unterschiedliche Autos zur Verfügung stehen. Diese Autos unterscheiden sich in Länge, Gewicht, Geschwindigkeit, Beschleunigung, Farbe etc. Wenn nun 20 unterschiedliche Autos gleichzeitig um die Wette fahren, müssen viele Daten verwaltet werden. Es bietet sich an, diese Daten jeweils zusammenzufassen und zu bündeln. So könnte es beispielsweise eine Objekt „Auto“ mit folgenden Eigenschaften geben:
Diese Definition der späteren Auto-Objekte im Quelltext eines Programmes nennt man Klasse. Jedes Objekt wird aus dieser Klasse erstellt – man spricht auch von der Instanz einer Klasse. Klasse und Objekt verhalten sich also stark vereinfacht ausgedrückt so zueinander, wie „Bauplan“ und „Auto auf der Straße“.
class Car(object):
    def __init__(self, speed=0, max_speed=140, acceleration=5, color="grey"):
        self.speed = speed
        self.max_speed = max_speed
        self.acceleration = acceleration
        self.color = color

    def brake(self):
        self.speed -= self.acceleration
        print "Current Speed: {0}".format(self.speed)

    def accelerate(self):
        self.speed += self.acceleration
        print "Current Speed: {0}".format(self.speed)

    def honk(self):
        print "Tuuuuut Tuuuut"
Listing: BeispielKlasseCar.py
Bei Länge, Gewicht und den anderen Angaben handelt es sich offensichtlich um Eigenschaften der jeweiligen Autos. Eigenschaften von Objekten nennt man Attribute. Objekte können aber auch Funktionen besitzen – also etwa bremse_ab() oder gib_gas(). Diese Funktionen von Klassen bzw. Objekten nennt man Methoden.

Klassen in Python

Das Beispiel BeispielKlasseCar.py zeigt, wie man eine (leicht abgewandelte) Auto-Klasse in Python umsetzt.
In Zeile 1 wird die Klasse definiert. Dies wird durch das Schlüsselwort class gekennzeichnet. In Klammern dahinter wird angegeben, von welchen anderen Klassen die neue Klasse erben soll (siehe dazu den nächsten Abschnitt). In älteren Python-Versionen sollte hier immer von object geerbt werden – nur dann steht der volle Funktionsumfang der Klassen in Python zu Verfügung. Wer bereits Python >= 3 verwendet, verzichtet auf diese Angabe und hat dennoch den vollen Funktionsumfang der Klassen. Wie jede Kontrollstruktur in Python wird auch der Kopf der Klasse mit einem Doppelpunkt abgeschlossen.
In Zeile 2 wird die Spezialmethode __init__ definiert. Diese wird aufgerufen, wenn eine Instanz der Klasse (also ein Objekt) erstellt wird. Die Methode __init__ wird hier mit fünf Parametern definiert: self, speed, max_speed, acceleration und color.
In Python muss jede Methode (egal ob Spezialmethoden wie __init__() oder eigene Methoden wie brake()) als erstes den Parameter self akzeptieren. Durch diesen Parameter kann später zu jeder Zeit auf die Attribute und Methoden eines Objektes zugegriffen werden. self ist also – wie der Name schon andeutet – eine (Selbst)Referenz des späteren Objektes. Das mag zunächst umständlich und lästig wirken – tatsächlich gibt es aber gute Gründe für dieses Vorgehen [3].
Die übrigen Parameter (speed, …, color) sind optional. Sie definieren die Standardwerte für das Auto-Objekt.
In den Zeilen 3 bis 6 werden die Parameter an Klassenattribute gebunden: Erst dadurch haben die späteren Objekte auch tatsächlich die entsprechenden Eigenschaften.
In Zeile 8 wird eine Methode brake() definiert. Als Klassenmethode muss auch sie den Parameter self akzeptieren. In Zeile 9 wird deutlich warum: Über diesen Parameter kann wieder auf das in Zeile 3 definierte Attribut speed zugegriffen werden. Im Fall der Methode brake() wird das Attribut speed um die Höhe des Attributs acceleration reduziert.
In den Zeilen 12 und 16 werden weiterhin noch die Methoden accelerate() und honk() definiert.

Klassen zum Leben erwecken

Die Klasse Car wurde definiert. Bisher gibt es aber noch keine Instanz dieser Klasse. Im Folgendem werden zwei Car-Objekte erstellt:
>>> car1 = Car()
>>> car2 = Car(speed=50)
>>> car1.speed
0
>>> car2.speed
50
>>> car1.accelerate()
Current Speed: 5
>>> car1.accelerate()
Current Speed: 10
>>> car2.brake()
Current Speed: 45
>>> car1.honk()
Tuuuuut Tuuuut
In den Zeilen 1 und 2 werden Instanzen der Klasse Car erstellt. Dabei wird implizit die Funktion __init__() aufgerufen. Für car1 werden keine Parameter übergeben, sodass die Standard-Parameter greifen (speed=0). Für car2 wird dahingegen speed=50 übergeben, so dass das speed-Attribut dieser Car-Instanz von Anfang an auf 50 gesetzt wird.
Die Zeilen 3 und 5 veranschaulichen dies: Hier wird jeweils das speed-Attribut der beiden Car-Objekte ausgelesen. Für car1 ist es 0, für car2 erwartungsgemäß 50. In den Zeilen 7 und 9 wird car1 jeweils beschleunigt. Da die Beschleunigung acceleration in Zeile 2 der Klassendefinition mit 5 angegeben wurde, wird das speed-Attribut jeweils um 5 erhöht.
In Zeile 11 wird die brake() Methode von car2 aufgerufen. Das speed-Attribut vermindert sich damit von 50 auf 45.
Zeile 13 zeigt, dass Klassenmethoden nicht immer Attribute der Klasse manipulieren müssen: Hier „hupt“ car1, indem die aufgerufenen Methode eine entsprechende Meldung auf dem Bildschirm ausgibt.
Das Beispiel zeigt, wie aus dem Bauplan Car zwei Car-Objekte erstellt und an die Namen car1 bzw. car2 gebunden wurden. Diese Objekte sind völlig unabhängig voneinander: Veränderungen am Attribut speed von car1 wirken sich nicht auf car2 aus und umgekehrt. Theoretisch könnten nun beliebig viele weitere Car-Objekte erstellt werden:
>>> ferrari = Car(max_speed=280, acceleration=10, color="red")
>>> trabbi = Car(max_speed=70, acceleration=2, color="blue")

Vererbung

Vererbung ist ein weiteres mächtiges Element der OOP: Es ist damit möglich, Attribute und Methoden von anderen Klassen zu „erben“ und weitere Attribute und Methoden hinzuzufügen. So können bequem Klassen konstruiert werden, die aufeinander aufbauen und sich gegenseitig erweitern.
Oben wurde bereits die Klasse Car für eine fiktive Rennsimulation definiert. Durch Vererbung lassen sich spezifischere Klassen von Autos erstellen – etwa eine Rennwagenklasse mit hoher Beschleunigung und hoher Endgeschwindigkeit:
class Racer(Car):
    def __init__(self, color="red"):
        Car.__init__(self, speed=0, max_speed=400, acceleration=10, color=color)
        self.current_gear = 0

    def honk(self):
        print "Tuuuuut Tuuuut Tuuuut"

    def shift_up(self):
        self.current_gear += 1
        print "Current gear: {0}".format(self.current_gear)

    def shift_down(self):
        self.current_gear -= 1
        print "Current gear: {0}".format(self.current_gear)
Listing: BeispielKlasseRacer.py
Die Definition von BeispielKlasseRacer.py ähnelt sehr der bei der Klasse Car. Allerdings wird hier von Car geerbt (Zeile 1). Die neue Klasse Racer hat also zunächst die gleichen Attribute und Methoden wie die Klasse Car. Die Init-Methode unterschiedet sich aber schon deutlich: Sie kennt neben dem Parameter self nur noch den Parameter color.
Nun wurde zwar von der Klasse Car geerbt – diese wurde aber noch nicht initialisiert. Irgendwie soll die Racer-Klasse ja die gleichen Attribute erhalten, wie die Car-Klasse (speed, acceleration etc.). Dies geschieht in Zeile 3.
Die Init-Methode wird hier deshalb explizit aufgerufen, damit als erster Parameter (self) eine Referenz auf das neue Racer-Objekt übergeben werden kann. Nach der Initialisierung in Zeile 3 hat das Racer-Objekt also die Attribute speed, max_speed und acceleration mit den Werten 0, 400 und 10. Außerdem noch das das Attribut color.
In Zeile 4 erhält die Klasse Racer ein zusätzliches Attribut. Da die Wagen der Racer-Klasse eine manuelle Schaltung erhalten sollen, wird der gerade eingelegte Gang an das Attribut current_gear gebunden.
Die Bedeutung der drei Funktionen honk(), shift_up() sowie shift_down() lassen sich am folgenden Beispiel gut ablesen:
>>> ferrari = Racer()
>>> ferrari.honk()
Tuuuuut Tuuuut Tuuuut
>>> ferrari.shift_up()
Current gear: 1
>>> ferrari.accelerate()
Current Speed: 10
>>> ferrari.accelerate()
Current Speed: 20
>>> ferrari.shift_up()
Current gear: 2
Zunächst wird also eine Instanz der Klasse Racer erstellt und an den Namen ferrari gebunden. Der Aufruf der Methode honk() führt bei Instanzen der Car-Klasse zur Ausgabe von Tuuuuut Tuuuut – bei Instanzen der Racer-Klasse aber zu Tuuuuut Tuuuut Tuuuut. Die Methode honk() der Klasse Racer überschreibt also die gleichnamige Methode der Elternklasse.
In den Zeilen 4 und 10 kommen die neuen Methoden shift_up() und shift_down() ins Spiel. Sie erweitern die ursprüngliche Car-Klasse also. In den Zeilen 6 und 8 wiederum wird deutlich, dass die Methode accelerate() offensichtlich von der Car-Klasse geerbt wurde. Obwohl sie in der Racer-Klasse nicht definiert wurde, steht sie zur Verfügung und zeigt das gleiche Verhalten wie in der Car-Klasse.
Es lassen sich noch viele andere Beispiele finden, in denen Klassen und Vererbungen sinnvoll zur Modellierung von Datenstrukturen eingesetzt werden können. Etwa in einem Rollenspiel: Hier würde es vermutlich zunächst die Basisklasse Charakter geben – diese hätte Attribute wie Kampfkraft, Leben oder Schnelligkeit. Darauf aufbauend gäbe es Klassen wie Magier, Kämpfer oder Drache, die jeweils unterschiedliche Attribute haben (mehr oder weniger Lebensenergie etc.) und ganz eigene Methoden wie zaubere() oder spucke_feuer() implementieren.

Klassen im Einsatz

Natürlich sind weder Renn- noch Rollenspiele der primäre Einsatzzweck von Python. Es sind lediglich sehr anschauliche Beispiele dafür, wie man ausgehend von einer Basisklasse verschiedene andere Klassen entwirft.
Ein etwas praxisnäheres Beispiel könnte aber eine Musikverwaltung sein. Auch hier stellt sich die Frage: Wie lässt sich die Funktionalität, die implementiert werden soll, sinnvoll strukturieren und in Klassen kapseln?
Eine Musikverwaltung arbeitet in aller Regel mit einer Datenbank. Hier wäre eine eigene Klasse sicher sinnvoll. Sie hätte Methoden wie erstelle_datenbank(), finde_lied() oder trage_lied_ein(). Der Vorteil dabei: Wenn im gesamten Programm diese Schnittstellen der Datenbankklasse benutzt werden, kann sehr leicht eine zweite Datenbankklasse umgesetzt werden – etwa um auch die Unterstützung von PostgreSQL anzubieten. Da die Schnittstellen (also die verfügbaren Methoden und Attribute) bei beiden Klassen identisch sind, ist ein Austausch ohne Probleme möglich.
Weiterhin benötigt die Musikverwaltung eine grafische Benutzeroberfläche (GUI). Auch diese würde in eine Klasse gekapselt werden und hätte Methoden wie zeige_dialog(), knopf_wurde_geklickt() oder eingabefeld_wurde_veraendert(). Wenn die GUI-Klasse gut entworfen wird, kann später theoretisch sehr leicht eine Ersatz-GUI entwickelt werden, etwa wenn doch Qt [4] statt GTK [5] verwendet werden soll.
Diese Beispiele lassen sich leicht fortspinnen. Die Anbindung an last.fm (Attribute: benutzername, passwort; Methoden: uebertrage_gerade_gespieltes_lied() oder anmelden()) ließe sich sicher ebenso sinnvoll in einer Klasse kappseln wie etwa ein Cover-Downloader für Amazon.

Alles ist eine Klasse

In Python haben Klassen aber eine noch viel grundlegendere Bedeutung, denn alle Datentypen (Zeichenketten, Ganz- und Fließkommazahlen, Listen oder Dictionaries) sind in Python Objekte. Es gibt also auch entsprechende Klassen, von denen geerbt werden kann:
class BoxiCode(unicode):
    def boxify(self):
        text_with_borders = u"= {0} =".format(self)
        line = len(text_with_borders) * u"="

        output = u"{0}\n{1}\n{2}".format(line, text_with_borders, line)
        return output
Listing: BoxiCode.py
Hier etwa wird von der Klasse unicode geerbt. Unicode-Objekte können wie folgt erstellt werden:
>>> unicode("Hallo")
u'hallo'
Aus dieser Einführung ist folgende Kurzschreibweise bereits bekannt:
>>> u"Hallo"
u'Hallo'
In beiden Fällen wird also eine Unicode-Zeichenkette mit dem Inhalt Hallo erstellt. Beide Aufrufe sind äquivalent.
Die neue Klasse BoxiCode erbt von unicode und fügt lediglich eine Methode hinzu: das altbekannte boxify().
>>> s=BoxiCode("Hallo Welt")
>>> s
u'Hallo Welt'
>>> s.lower()
u'hallo welt'
>>> print s.boxify()
==============
= Hallo Welt =
==============
BoxiCode hat offensichtlich sämtliche Methoden von unicode geerbt – im Beispiel an der Methode lower() zu sehen. Zusätzlich gibt es nun aber eine Methode, um den jeweiligen Text in einer ASCII-Box anzeigen zu lassen.
Auf gleiche Weise könnte man eine Listenklasse erstellen, die zusätzliche Methoden hat. Oder eine Ganzzahlklasse mit zusätzlichen Methoden:
class SuperInt(int):
    def iseven(self):
        return self
Die neue Klasse SuperInt erbt von int und hat die neue Methode iseven(). Diese gibt True zurück, wenn die jeweilige Zahl ohne Rest durch 2 teilbar ist (% ist der Modulo-Operator).
>>> x = SuperInt(15)
>>> y = SuperInt(16)
>>> x.iseven()
False
>>> y.iseven()
True
>>> z = x+y
>>> z.iseven()
Traceback (most recent call last):
  File "<stdin>", line 1, in <module>
AttributeError: 'int' object has no attribute 'iseven'
In den Zeilen 1 und 2 werden zwei SuperInt-Objekte erstellt. In den folgenden beiden Zeilen wird gezeigt, dass die neue Methode wie erwartet arbeitet: 15 ist ungerade, 16 gerade. In Zeile 7 werden die beiden SuperInt-Objekte addiert und das Ergebnis wird an den Namen z gebunden. Beim Versuch, auch hier die Methode iseven() aufzurufen, kommt es zu einem Fehler.
Offensichtlich handelt es sich bei dem neu erstellten Objekt, das die Summe von x und y repräsentiert, nicht mehr um ein von SuperInt abgeleitetes Objekt. Es handelt sich um ein einfaches int-Objekt und das kennt die Methode iseven() nicht.
Das hängt mit der Art und Weise zusammen, wie Python Ganzzahl-Objekte addiert. Der Aufruf 3 + 5 wird intern als 3.__add__(5) interpretiert. Es wird also die Methode __add__ der links stehenden Ganzzahl aufgerufen. Diese Methode erstellt ein neues int-Objekt. Soll nun stattdessen ein neues SuperInt-Objekt erstellt werden, müsste die Methode __add__ in der SuperInt-Klasse neue implementiert werden. Da es aber auch Methoden für Subtraktion, Division, Multiplikationen und viele andere mathematische Operationen gibt, würde dies in viel (fehlerträchtige) Arbeit ausarten.
Dieses Beispiel soll veranschaulichen, dass das Erweitern von Datentypen in Python prinzipiell möglich ist und manchmal durchaus sinnvoll sein kann. Es kann aber auch zu schwer nachvollziehbaren Fehlern führen und erschwert das Lesen des Quelltextes unter Umständen enorm. Methoden wie boxify() oder iseven() sollten daher immer als unabhängige Funktionen umgesetzt werden. Für Anfänger gilt also: Nicht von Basisdatentypen erben, keine „Spezialmethoden“ implementieren!

Die Sache mit den Unterstrichen

Attribute und Methoden in Python kommen bisweilen mit allerlei Unterstrichen daher. Es gibt drei Varianten, die dabei zu unterscheiden sind. Da es dabei häufig zu Missverständnissen und Fehlern kommt, sollen die drei Varianten kurz angeschnitten werden:

Zwei Unterstriche vor und nach dem Methodennamen (__foo__)

Hierbei handelt es sich um spezielle Methoden, die auf bestimmte Aufrufe reagieren. So wurde bereits erörtert, dass der erste Aufruf von MeineKlasse() die __init__-Methode der entsprechenden Klasse aufruft. Die Methode __add__ wiederum wird aufgerufen, wenn die Klasse links von einem +-Operator steht:
x = MeineKlasse()
x + 3
wird also als
x = MeineKlasse()
x.__add__(3)
interpretiert. Analog gibt es Methoden für viele andere mathematische Operatoren. Auch Operatoren für Listen oder Dictionaries gibt es:
x = MeineKlasse()
x["test"]
ruft intern etwa die Methode __getitem__() auf:
x = MeineKlasse()
x.__getitem__("test")
Kurz und bündig erklärt: Von doppelten Unterstrichen umgebene Methodennamen stehen für Spezialmethoden von Klassen. Entsprechend sollten sie auch nur in diesem Zusammenhang genutzt werden.
Durch die Spezialmethoden ist es möglich, eigene Klassen wie Listen, Zeichenketten oder Zahlen agieren zu lassen bzw. auf die entsprechenden Operatoren zu reagieren. Eine Übersicht verschiedener Spezialmethoden findet sich in der Python-Dokumentation [6].

Einfacher Unterstrich vor Attributen (self._foo)

Hierbei handelt es sich lediglich um eine Konvention, um ein Attribut als „privat“ zu markieren. Python kennt aber – anders als andere Programmiersprachen – keine richtigen privaten Variablen [7]. Daher ist ein einfacher Unterstrich eher als Hinweis oder als eine Erinnerung zu verstehen: “Dieses Attribut ist privat und kein Teil der offiziellen Schnittstelle.“

Doppelter Unterstrich vor Attributen, höchstens ein Unterstrich danach (self.__foo_ bzw. self.__foo)

class Test(object):
    def __init__(self):
        self._privat = "hallo"
        self.__sehrprivat = "welt"

class Test2(Test):
    def __init__(self):
        Test.__init__(self)
        self.__sehrprivat = "noch ein test"

        print self._Test__sehrprivat
        print self._Test2__sehrprivat
Listing: TestKlassen.py
Auch hiermit werden private Variablen markiert. Im Unterschied zum vorherigen Abschnitt werden diese aber zur Laufzeit umbenannt. Die Umbenennung von Attributen mit zwei Unterstrichen wird in Python „Name Mangling“ genannt [8]. Durch diese Umbenennung soll verhindert werden, dass Klassen, die voneinander erben, versehentlich mit ihren Attributen die Attribute der Elternklasse überschreiben:
>>> x = Test2()
welt
noch ein test
>>> x.__dict__
{'_Test2__sehrprivat': 'noch ein test', '_Test__sehrprivat': 'welt', '_privat': 'hallo'}
Das Spezialattribut __dict__ referenziert ein Dict mit allen Attributen einer Klasse. Hier ist deutlich zu erkennen, was Name Mangling bewirkt: den jeweiligen Attributen wird der Klassenname vorangestellt. So können Eltern- und Kindklasse (Test und Test2 also) die gleichen Attribut haben, ohne dass das Attribut der Elternklasse überschrieben wird.
Aber auch das Name Mangling ist keine Sicherheitsfunktion. Rein private Attribute gibt es in Python nicht.

Bemerkungen und Ausblick

Die hier besprochenen Beispiele zeigen einige der grundlegenden Mechanismen von Klassen in Python auf. Python bietet darüber hinaus viele Erweiterungen, die die Klassen noch mächtiger und nützlicher machen – etwa mehrfache Vererbung [9] oder sogenannte „Properties“ [10].
Im nächsten Teil dieser kleinen Einführung soll der erste Grundstein für eine Musikdatenbank gelegt werden. Auch wird die Fehlerbehandlung in Python ein Thema sein.
Links
[1] http://www.freiesmagazin.de/freiesMagazin-2010-12
[2] http://de.wikipedia.org/wiki/Objektorientierte_Programmierung
[3] http://neopythonic.blogspot.com/2008/10/why-explicit-self-has-to-stay.html
[4] http://de.wikipedia.org/wiki/Qt
[5] http://de.wikipedia.org/wiki/GTK+
[6] http://docs.python.org/reference/datamodel.html#basic-customization
[7] http://docs.python.org/tutorial/classes.html#tut-private
[8] https://secure.wikimedia.org/wikipedia/en/wiki/Name_mangling#Name_mangling_in_Python
[9] http://www5.in.tum.de/persons/ferstlc/python_kapitel_12_002.htm#mja9ad55f483dad0b289bb6a13fc9dd3fa
[10] http://realmike.org/blog/2010/07/18/introduction-to-new-style-classes-in-python/
Autoreninformation
Daniel Nögel (Blog) beschäftigt sich seit drei Jahren mit Python. Ihn überzeugt besonders die intuitive Syntax und die Vielzahl der unterstützten Bibliotheken, die Python auf dem Linux-Desktop zu einem wahren Multitalent machen.
Diesen Artikel kommentieren

Zum Index

Programmieren mit Vala

von Andreas Obergrusberger
Sie ist die neue Hoffnung unter den Programmiersprachen – für GObject, für GNOME und für jene, die den Gegensatz zwischen Performance und Programmierkomfort schon immer für überwindbar gehalten haben. Auch die neue Desktopoberfläche Unity für das nächste Ubunturelease ist ein Kind ihrer Möglichkeiten: Die Programmiersprache Vala.

Woher, wohin, wofür?

Neue Programmiersprachen haben es schwer: Es gibt kaum Bindings, nur schlechte Unterstützung in den IDEs und eine Laufzeitoptimierung, die zu wünschen übrig lässt. Das ist ein Schicksal, das die wenige Jahre alte Sprache Vala [1] nicht kennengelernt hat. Denn Vala setzt auf das Unixurgestein schlechthin: C. Der Vala-Compiler valac kann auch als (äußerst komplexer) Präprozessor gesehen werden. Er nimmt das C# ähnelnde Vala entgegen und spuckt reines C aus, das wie gewohnt mit gcc zur Binärdatei wird. Der Vater des Projekts heißt Jürg Billeter und hat 2006 mit der Entwicklung von Vala begonnen, um eine Sprache zu kreieren, die die Vorteile von C ohne weiteren Laufzeit-Overhead mit denen moderner Programmiersprachen versöhnen möchte.
Doch tatsächlich ist Vala ein Produkt einer noch viel längeren Entwicklung. Bereits mit GObject [2], dem einstig auf GTK+ beschränkten Objektsystem, hat man gängige Vorteile der Objektorientierung in die C-Welt mitgebracht. GObject bildet damit die Grundlage für die GNOME-Desktopumgebung [3] und etliche GTK+-Anwendungen, wobei es unter anderem die Funktionalität bietet, um zur Laufzeit Objekte zu erzeugen, Vererbung umzusetzen und Signale mit Callbacks zu verknüpfen. Durch das Objektsystem erhält der Programmierer auch eine automatische Speicherverwaltung in Form einer Referenzzählung. Für die Syntax von C bleibt Objektorientierung jedoch ein Fremdwort. Auch der Typ eines mit GObject geschriebenen Objekts ist in C dem Compiler nicht bekannt. Vala ist jedoch eine rundum neue Sprache, die in GObject/C-Code übersetzt wird und damit viele Vorteile von C, GObject und Sprachen wie C# unter einen Hut bringt. Die neue Sprache ist unter GNOME-Entwicklern längst kein Geheimtipp mehr. So ist die vorinstallierte Fotoverwaltung von Ubuntu „Maverick Meerkat“ nicht mehr das in Mono/C# [4] geschriebene F-Spot, sondern das komplett mit Vala entwickelte Shotwell [5].

Vala und seine Umgebung

Auch wenn vom Vala-Projekt des Öfteren betont wird, dass man nicht in Konkurrenz mit Mono/C# treten möchte, sondern für beides Platz in der OSS-Welt sehe, zwingt sich der Vergleich mit Mono mehr oder weniger von selbst auf. Die Sprachanbindungen für Vala sind mittlerweile zahlreicher als für Mono/C#. Das liegt nicht zuletzt an dem von Vala verwendeten Format zur Beschreibung von Programmierschnittstellen. Diese Vapi-Dateien lassen sich für C-Bibliotheken – sofern diese sich an bestimmte Konventionen halten – nahezu automatisch generieren, aber auch bei ausgefalleneren APIs sind diese leicht von Hand zu schreiben. Plug-ins für den Browser Epiphany und den Editor gedit können schon längst in Vala geschrieben werden, denn die Bindings dazu werden automatisch generiert, da die APIs auf GObject beruhen. Möglich macht das die gemeinsame Sprachgrundlage C, denn der Vala-Compiler braucht nur die nötigen Informationen, wie die C-API im fertigen C-Code zu verwenden ist; gesonderte Aufrufe von Systemfunktionen durch p/invoke oder Ähnliches wie bei C# sind nicht nötig. Bindings existieren mittlerweile schon fast für die gesamte GNOME-Plattform. Da aber auch mit Vala geschriebene Bibliotheken letztendlich Bibliotheken auf C-Basis sind, sind diese auch aus anderen Programmiersprachen leicht zugänglich. Vala integriert sich nahtlos in den existierenden Sprachkosmos und setzt dabei lediglich die schlanke glib [6] voraus, ist also keineswegs auf GNOME beschränkt. Genausowenig wie Vala auf eine bestimmte Plattform beschränkt ist, denn der erzeugt C-Code ist so portabel wie die darin verwendeten Bibliotheken.

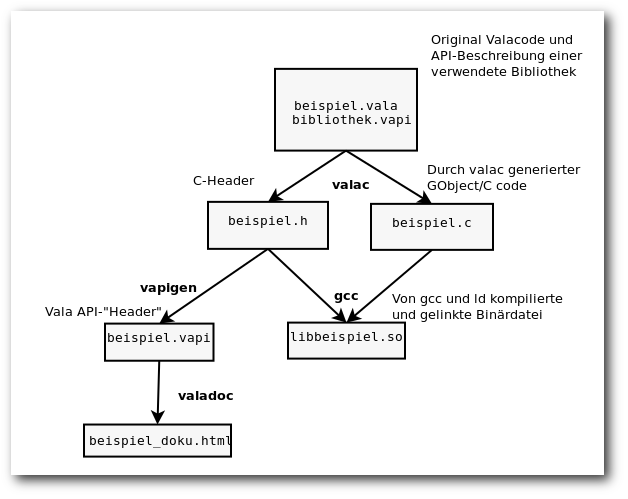

Die wichtigsten Stationen einer in Vala geschriebenen Bibliothek.
Die Syntax von Vala fühlt sich sehr C#-ähnlich an und auch die Features von Vala schlagen da keine neuen Wege ein: Von Einfachvererbung, Interfaces, Lambdas über Polymorphismus, Events (Signals in Vala) bis hin zu Delegaten ist alles dabei. Auch eine vollständige Introspektion, also Auskunft über Datentypen zur Laufzeit, kann mit der Bibliothek GObjectIntrospection [7] erreicht werden.
Zu den wichtigsten Unterschieden ist wohl die fehlende Überladung von Methoden und Operatoren in Vala zu nennen. Auch partielle Klassen und partielle Methoden haben sich die Vala-Entwickler gespart. Genaueres kann in der ausführlichen Dokumentation der Sprache, die auch alle Features auflistet, entnommen werden [8].
Doch abgesehen von der Syntax und den Sprachfeatures braucht sich Vala, auch was den Entwicklungskomfort im Hinblick auf Tools und IDEs angeht, mittlerweile nicht mehr verstecken. Mit valencia [9] und vtg [10] existieren breits zwei Plug-ins für GNOMEs Standardeditor gedit. Auch Monodevelop [11] und Anjuta [12] liefern Plug-ins mit und die valaspezifische IDE namens Valide [13] kann sich für kleinere Projekte schon im Produktiveinsatz sehen lassen. Symbolbrowser, Autocompletion und Calltips lassen hier bereits selbstverständliche Features wie Syntaxhighlighting banal erscheinen.
Auf valadoc.org [14] wurde außerdem eine Webseite eingerichtet, auf der sich bequem in den APIs der meisten von Vala unterstützen Bibliotheken stöbern lässt. Diese Dokumentationen werden automatisch vom Programm valadoc anhand der Vapi-Dateien generiert.
Ausführliche Beschreibungen von Funktionen und Klassen sucht man bei weniger bekannten Bibliotheken jedoch vergeblich – hier muss man als Entwickler oft auf die Dokumentation der nativen APIs der Bibliotheken zurückgreifen oder direkt in den unübersichtlicheren Vapi-Dateien suchen.
In bekannte Buildsysteme wie autotools und waf ist Vala bereits integriert. Etwas mehr Expertise ist hingegen beim Debugging gefragt, denn Vala ist, abgesehen von einzelnen Patches, noch nicht in gdb integriert und so muss sich der Entwickler beim Debuggen mit dem generierten C-Code herumschlagen anstatt mit dem eigentlichen Vala-Code. Trotzdem gestaltet sich dank zahlreicher Beispiele und Tutorials der Einstieg in die Vala-Welt angenehm leicht – und noch leichter für jene, die bereits Erfahrungen mit C# oder Java gesammelt haben.

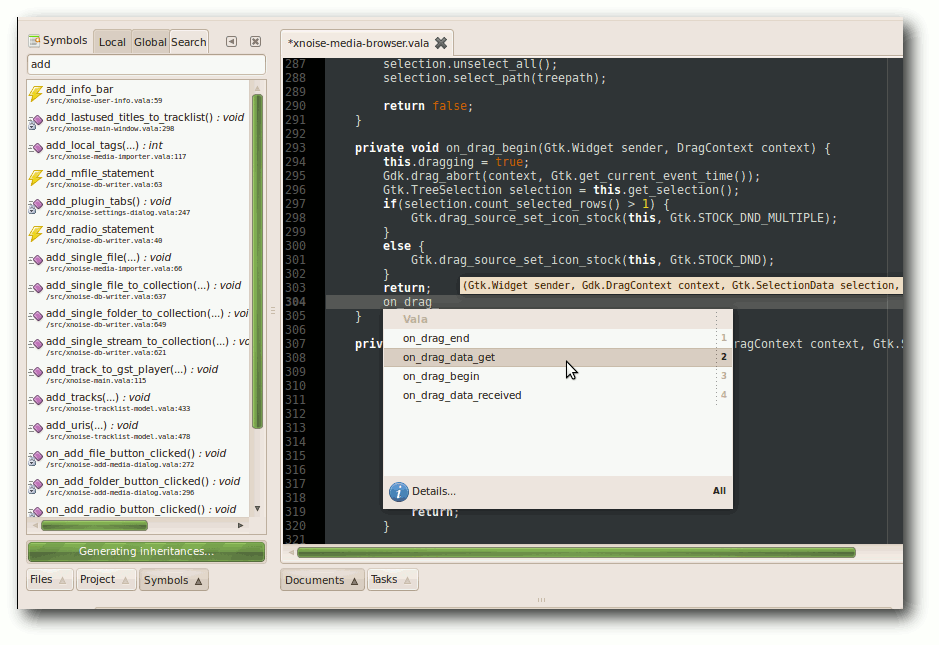

Vala-Entwicklung mit der IDE Anjuta.

Beispiele

Dies soll keine Einführung in Vala sein, aber der geneigte Leser wird eine Vorstellung davon bekommen, wie sich Vala anfühlt und welche Features er erwarten kann.
Den Anfang macht ein kleines Hello-World-Programm:
public class BeispielApp : GLib.Object {
    public void schreibe_nachricht() {
        print("Hello World!\n");
    }

    public static int main(string[] args) {
        var bsp = new BeispielApp();
        bsp.schreibe_nachricht();
        return 0;
    }
}
Listing: HelloWorld.vala
Der Einsprungspunkt eines jeden Vala-Programms ist wie in C die main-Funktion. Als Parameter wird ihr ein Array von Strings übergeben, in dem sich die Argumente befinden, mit denen das Programm aufgerufen wurde.
Die main-Funktion leitet ein Objekt bsp von der Klasse BeispielApp ab, ruft dessen Methode schreibe_nachricht() auf und terminiert mit dem Rückgabewert 0, wodurch das Programm zu Ende gelaufen ist. Die Methode bsp.schreibe_nachricht() bedient sich der Funktion print() um „Hallo Welt”, gefolgt von einem Zeilenumbruch, in die Standardausgabe zu schreiben.
Hinter dem Klassenbezeichner BeispielApp ist, getrennt von einem Doppelpunkt, die Basisklasse angegeben, deren Eigenschaften die neu definierte Klasse BeispielApp erben wird. Sie heißt Object und stammt aus dem Namesraum GLib. Es handelt sich um nichts Geringeres als die berühmte GObject-Klasse selbst. Sie ermöglicht, in der Klasse BeispielApp Features wie Properties und Signals zu verwenden.
Ohne jetzt irgendeinen Grund dafür vorschieben zu wollen: Es soll eine Property in das Beispielprogramm eingebaut werden. Properties sind dem C#-Programmierer gewiss bekannt. Sie erlauben es, für ein Element eines beliebigen Typs Funktionen zu bestimmen, die den Abruf („Getter”) und das Setzen („Setter”) des Wertes übernehmen. Die überarbeitete Klasse BeispielApp besitzt eine Property namens nachricht. Beim Setzen von nachricht wird nicht der alte Wert überschrieben, sondern der dem Setter übergebene Wert zum alten addiert. Eine Addition von zwei Strings ist dabei nur eine Aneinanderreihung der beiden Summandenstrings.
public class BeispielApp : GLib.Object {
    private string _nachricht = "";
    public string nachricht {
        public get {
            return _nachricht;
        }
        public set {
            _nachricht += value;
        }
    }

    public void schreibe_nachricht() {
        print("%s\n", nachricht);
    }

    public static int main(string[] args) {
        var bsp = new BeispielApp();
        bsp.nachricht = "Hello";
        bsp.nachricht = " ";
        bsp.nachricht = "World!";
        bsp.schreibe_nachricht();
        return 0;
    }
}
Listing: HelloWorld2.vala
Darüber, dass eine Property verändert wurde, kann man sich bequem informieren lassen, indem man eine Funktion mit dem notify-Signal verbindet. Dazu braucht der Programmierer nicht einmal eine eigene Methode zu schreiben. Er kann auf Funktionen, die mitten im Code einer anderen Funktion definiert werden, zurückgreifen. Diese so genannten Lambdafunktionen haben Zugriff auf Variablen der sie umgebenden Funktion.
...
    public static int main(string[] args) {
        var bsp = new BeispielApp();

        bsp.notify["nachricht"].connect( () => {
            print("Wert von nachricht: %s\n", bsp.nachricht);
        });

        bsp.nachricht = "Hello";
        bsp.nachricht = " ";
        bsp.nachricht = "World!";
        bsp.schreibe_nachricht();
        return 0;
    }
...
In einem nächsten Schritt soll das Programm die Argumente in die Standardausgabe schreiben, mit denen es aufgerufen wurde. Das Programm wird also zum Beispiel so verwendet werden:
$ ./HW hallo welt? das ist banal!
Dazu iteriert man mit der Kontrollstruktur foreach über das Array args, das main beim Aufruf übergeben wird. Feld Nummer 0 des Arrays enthält (wie z. B. auch in C) den Dateinamen des Programms. Man braucht also mindestens ein zwei Felder langes Array, um überhaupt eine Nachricht zum Ausgeben zu haben. Wie lang das Array ist, lässt sich ganz einfach durch das Element length des Arrays feststellen.
Die Strings, die dem Programm übergeben wurden, müssen nun der Reihe nach zum Feld nachricht hinzugefügt werden. Dazu bedient man sich eines Features von Vala, das Slicing genannt wird. Der Ausdruck ist bildlich und heißt soviel wie „man schneidet sich eine Scheibe ab” von diesem Array.
...
    public static int main(string[] args) {
        if(args.length < 2) {
            print("Syntax: HW <nachricht1> <nachricht2> ... <nachricht n>\n");
            return -1;
        }

        var bsp = new BeispielApp();

        bsp.notify["nachricht"].connect( () => {
            print("Wert von nachricht: %s\n", bsp.nachricht);
        } );

        foreach(string s in args[1:args.length]) {
            bsp.nachricht = s + " ";
        }

        bsp.schreibe_nachricht();

        return 0;
  }
...
Listing: HelloWorld3-Auszug.vala
Der Teil des Arrays, der die übergebenen Nachrichten-Strings enthält, beginnt mit Feld 1 und endet mit dem letzten Feld. Da die Nummer des letzten Feldes der Anzahl an Feldern im Array entspricht, sieht das Slicing-Statement folgendermaßen aus:
args[1:args.length]
Das Ergebnis dieses Statements ist ein neues Array. Dies liegt nicht physisch im Speicher vor, sondern existiert nur logisch in Vala. Über dieses neue Array wird dann mit einer foreach-Schleife iteriert.
Um die Nachricht anstatt auf die Konsole in ein Fenster zu schreiben, muss die Funktion schreibe_nachricht() umgestaltet werden und kurz vor Ende von main die GTK-Hauptschleife gestartet werden.
Die Initialisierung von GTK+ muss geschehen, bevor schreibe_nachricht() gerufen wird:
...
    void schreibe_nachricht() {
        var window = new Gtk.Window (Gtk.WindowType.TOPLEVEL);
        window.set_default_size (400, 50);
        window.destroy.connect (Gtk.main_quit);
        window.add(new Gtk.Label(nachricht));
        window.show_all();
    }
...
    Gtk.init(ref args); bsp.schreibe_nachricht();
    Gtk.main();

    return 0;
    }
 ...
Listing: HelloWorld4-Auszug.vala
Beim Kompilieren ist jetzt das Compilerflag --pkg gtk+-2.0 erforderlich:
$ valac --pkg gtk+-2.0 HelloWorld.vala
Ein ausführliches Tutorial [15] sowie viele weitere Beispiele [16] – unter anderem zum Programmieren mit DBus, einigen Netzwerkbibliotheken und der Medienwiedergabe mit GStreamer – gibt es auf der Vala-Webseite.

Ausblick

Es gibt mittlerweile etliche Projekte, die sich auf Vala verlassen. Darunter fallen Medienplayer, IDEs, Terminalemulatoren und PDF-Reader genauso wie ein Disassembler und ein Videoeditor. Eine zwar nicht vollständige, aber trotzdem lange Liste steht auf der Projektwebseite zur Verfügung [16]. Das einschlägigste dürfte Unity [17], die zukünftige Standardbenutzeroberfläche von Ubuntu [18], sein.
Das Entwicklerteam um Vala kümmert sich bereits um ein eigenes Framework mit eigenem Typensystem, genannt Dova. Mithilfe von Dova sollen Engpässe von GObject für die Programmierung nach modernen Paradigmen überwunden und eine kohärente Entwicklungsgrundlage bereitgestellt werden. Das Projekt ist jedoch noch in einem sehr frühen Stadium.
Man kann einem derart ambitionierten Unternehmen wie dem Vala-Projekt nur alles Gute wünschen. Es könnte ausschlaggebend für die Zukunft der Entwicklung unter GNOME sein.
Links
[1] http://vala-project.org/
[2] http://en.wikipedia.org/wiki/GObject
[3] http://www.gnome.org/
[4] http://www.mono-project.org/
[5] http://www.yorba.org/shotwell
[6] http://de.wikipedia.org/wiki/GLib
[7] http://live.gnome.org/GObjectIntrospection
[8] http://www.vala-project.org/doc/vala/
[9] http://yorba.org/valencia/
[10] http://code.google.com/p/vtg/
[11] http://www.monodevelop.org
[12] http://www.anjuta.org/
[13] http://www.valaide.org/
[14] http://www.valadoc.org/
[15] http://live.gnome.org/Vala/Tutorial
[16] http://live.gnome.org/Vala/Documentation
[17] http://unity.ubuntu.com/
[18] http://www.pro-linux.de/news/1/16318/unity-wird-standard-desktop-in-ubuntu-1104.html
Autoreninformation
Andreas Obergrusberger ist Mitentwickler des freien, komplett in Vala geschriebenen Medienplayers xnoise.
Diesen Artikel kommentieren

Zum Index

PDFs verkleinern mit pdfsizeopt

von Dominik Wagenführ
In Zeiten von heimischen Bandbreiten jenseits der 10 MBit stellt sich eigentlich nur noch selten die Frage, wie groß eine PDF-Datei ist, die man herunterlädt. Ob es nun 2 MB sind oder 1 MB – was macht das schon aus? Anders sieht es aber aus, wenn man selbst PDFs zum Download anbietet, welche oft heruntergeladen werden. Denn auf der Anbieterseite verursacht jedes zusätzliche Gigabyte Traffic Kosten. Hier kann pdfsizeopt [1] Abhilfe schaffen.

Einführung

Auf der EuroTex 2009 hat der Google-Mitarbeiter Péter Szabó die Software pdfsizeopt vorgestellt und in einem Artikel, welcher auch in der TeXnischen Komödie 1/2010 [2] veröffentlicht wurde, ausführlich erklärt, was die Software genau leistet. Interessenten können sich das englischsprachige Papier auf der Webseite herunterladen.
Für alle anderen sei nur gesagt, dass es sich bei pdfsizeopt im Kern um ein Python-Skript handelt, welches verschiedene andere Werkzeuge und Techniken, wie jbig2enc, sam2p, pngtopnm, pngout oder Multivalent, nutzt, um ein PDF zu optimieren. Im Endeffekt wird bei der Optimierung versucht, unnütze Informationen zu entfernen, die das PDF nur unnötig schwerer machen.

Installation

Für die Nutzung von pdfsizeopt wird zuerst eine Python-Version zwischen 2.4 und 2.6 benötigt. Mit anderen Versionen (vor allem dem aktuellen Python 3) funktioniert pdfsizeopt nicht. Daneben wird eine Ghostscript-Version ab 8.61 vorausgesetzt. Optional kann man auch noch eine aktuelle Java-Version installieren, wenn man Multivalent nutzen will.
Danach legt man einen Ordner pdfsizeopt an, lädt sich das Python-Skript [3] herunter und speichert es als pdfsizeopt.py in dem eben erstellten Ordner. Das Skript sollte man natürlich noch ausführbar machen.
Daneben benötigt man einige Open-Source-Programme, die man sich entweder über die Paketverwaltung installieren und dann in den Ordner pdfsizeopt kopieren kann oder man lädt gleich die vorkompilierten Programme von der Downloadseite [4] herunter. Dazu zählen unter anderem sam2p, png22pnm und jbig2. Die genannten Dateien sind zwar alle für 32-Bit-Systeme kompiliert, funktionieren aber auch unter 64-Bit. Auch diese heruntergeladenen Programme muss man alle ausführbar machen.
Das optionale Multivalent-Archiv sollte man sich auf alle Fälle von der Downloadseite herunterladen und als Multivalent.jar abspeichern.
Zum Schluss kann man noch die neueste Version von pngout herunterladen, die man auf der Webseite [5] findet. Nach dem Entpacken des heruntergeladen Archivs pngout-20070430-linux-static.tar befindet sich im Ordner für jede Architektur eine pngout-Datei. Die für den Zielrechner passende Datei wird als pngout kopiert. Die anderen pngout-Versionen kann man löschen:
$ cp pngout-linux-i686-static pngout
$ rm pngout-*
Achtung: Die neueste Version pngout-20091108-linux-static.tar.gz funktionierte zumindest auf dem Testrechner nicht.
Am Ende sollte der Inhalt des Verzeichnisses wie folgt aussehen:
$ ls -1
jbig2
Multivalent.jar
pdfsizeopt.py
png22pnm
pngout
sam2p
Hinweis: Wer kein Python 2.4 nutzt, muss die erste Zeile des Skriptes pdfsizeopt.py anpassen und zum Beispiel in
#! /usr/bin/python2.6
ändern, wenn Python 2.6 zum Einsatz kommt. Eine Änderung auf /usr/bin/python ist nicht empfohlen, weil viele neue Linux-Distributionen darüber bereits Python 3 ansprechen.

Benutzung

Die Benutzung von pdfsizeopt ist recht einfach:
$ ./pdfsizeopt.py datei.pdf
Dies erstellt eine neue Datei mit dem Namen datei.psom.pdf.
Zumindest in der Theorie, denn bei vielen PDFs meldet pdfsizeopt.py nur den Fehler:
info: Type1CParser failed, status=0x100
...
AssertionError: Type1CParser failed (status)
Hierfür gibt es zwei Lösungen: Entweder man gibt die zusätzlich Option --do-unify-fonts=false mit an [6] oder man fügt im Skript eine neue Zeile ein (bei Zeile 3864). Aus
 dup /MY exch LoadCff
 closefile
wird
 dup /MY exch LoadCff
% if LoadCff leaves a dictionary,
% pop it
   dup type /dicttype eq { pop } if
 closefile
Sollte pngout wider Erwarten nicht funktionieren und sich z. B. mit der Meldung
info: pngout failed, status=0x200
...
AssertionError: pngout failed (status)
beenden, kann man die Benutzung per
$ ./pdfsizeopt.py --use-pngout=false datei.pdf
abschalten. Auf die gleiche Art und Weise kann man auch die Benutzung von Multivalent deaktivieren.
Führt man eine Optimierung durch, werden sehr viele pso.*-Dateien erzeugt, die alle Bilder aus dem PDF extrahieren und optimieren. Das optimierte PDF liegt dabei im gleichen Ordner wie das Original-PDF. Zusätzlich erhält man Ende immer eine kurze Zusammenfassung:
info: saving PDF to: pdfs/freiesMagazin-2010-09.psom.pdf
info: generated 2484614 bytes (89
Die Prozentzahl in Klammern gibt an, wie groß das PDF im Vergleich zu vorher ist.
Hinweis: Nutzt man pngout, dauert die Optimierung sehr lange, optimiert dafür aber auch Bilder. Ohne pngout würde die obige Zusammenfassung wie folgt lauten:
info: saving PDF to: pdfs/fm/freiesMagazin-2010-09.psom.pdf
info: generated 2542683 bytes (91
Das neue PDF hätte nun also 91 % der Originalgröße und nicht mehr 89 %. Der Grund für die geringe Zusatzoptimierung von 2 % ist, dass freiesMagazin die benutzten Bilder alle schon manuell optimiert, bevor sie in die Artikel eingefügt werden.

Beispiele

Natürlich wurde zuerst freiesMagazin getestet:
Optimierung von freiesMagazin
Datei Original Optimiert Prozent
Ausgabe 09/2010 2,7 MB 2,4 MB 89 %
Ausgabe 10/2010 2,2 MB 1,9 MB 89 %
Ausgabe 11/2010 3,6 MB 3,3 MB 91 %
Das PCLinuxOS Magazine [7] lässt sich ein klein wenig besser optimieren:
Optimierung von PCLinux OS Magazine
Datei Original Optimiert Prozent
Issue 09/2010 16,5 MB 13,0 MB 79 %
Issue 10/2010 12,2 MB - -
Issue 11/2010 12,1 MB 10,6 MB 88 %
Die Datei pclosmag-2010-10.pdf ließ sich leider nicht optimieren, da der Vorgang mit einem Fehler
AssertionError: found 6 duplicate font objs in GS output
abbrach. Das Problem scheint bekannt zu sein [8], eine Behebung aber eher unwahrscheinlich.
Und auch auf das Full Circle Magazine [9] soll ein Blick geworfen werden:
Optimierung von Full Circle Magazine
Datei Original Optimiert Prozent
Issue 40 9,1 MB 8,7 MB 95 %
Issue 41 5,9 MB 5,6 MB 95 %
Issue 42 5,8 MB - -
Auch bei diesem Versuch gab es ein Problem beim Optimieren der PDF-Dateien, und zwar mit der Datei fcm-issue42_en.pdf. Der Fehler war wie folgt:
__main__.PdfTokenParseError: could not find end of string in '(http://www.archlinux.org/download/ (I used the archlinux-2010.05.core-dual.iso)\n>>\n/Border [ 0 0 0 ]\n/Rect [ 218.99900 175.35340 413.99900 218.35340 ]\n>>\nendobj\n':
Der Grund dafür ist ein Fehler im PDF auf der Seite 14, bei dem ein Link nicht korrekt abgeschlossen wurde. Moderne PDF-Betrachter „beheben“ das Problem allein, pdfsizeopt stolpert aber darüber.
Zum Schluss wurde dem Programm noch ein großer Brocken zum Test hingeworfen. Das neue Libre Graphics Magazine [10] hat in der Ausgabe 1.1 eine Größe von stolzen 119,9 MB. Viel konnte pdfsizeopt nicht optimieren – das Resultat war immer noch 116,0 MB groß – aber das Programm ist immerhin nicht abgestürzt.
Der Grund für die geringe Optimierung in den obigen Beispielen ist im Übrigen die hohe Grafiklastigkeit der Magazine. pdfsizeopt ändert nämlich nicht die Qualität der Grafiken, sondern optimiert nur da, wo es im (visuellen) Endergebnis nicht auffällt, sprich wo doppelte oder ungenutze Grafiken wegfallen können (bei freiesMagazin z. B. die Kopf- und Fußleiste).
Zum Selbertesten kann man sich auch einige Beispiel-PDFs herunterladen [11], die sich gut optimieren lassen (manche Dateien um über 50 %). So kann man die die 75-seitige LaTeX-Beamer-Präsentation beamerexample1.pdf auf 38 % der ursprünglichen Größe verkleinern.

Fazit

pdfsizeopt ist ein kleiner Helfer, wenn es um die Optimierung von PDF-Dateien geht. Vor allem für eBook-Reader und PDF-Anbieter ist es eine sinnvolle Ergänzung. Je nach Art des PDFs variieren die Optimierungsergebnisse aber sehr stark. Bis auf kleinere Fehler (vor allem, wenn das PDF fehlerhaft ist) arbeitet pdfsizeopt sehr gut.
Zum Schluss gibt es wieder ein kleines Gewinnspiel: Wer uns als Erstes sagen kann, wie groß die freiesMagazin-Dezemberausgabe 2010 nach der Optimierung ist (in Byte!), gewinnt das Buch „Linux: Das umfassende Handbuch“ aus dem Hause Galileo Computing im Wert von knapp 40 Euro [12]. Das Buch liegt in der dritten Auflage vom 28. September 2009 vor. Die Antworten können über den Kommentarlink am Ende des Artikels, per Kontaktformular [13] oder per E-Mail an redaktion ETT freiesmagazin PUNKT de eingereicht werden.
Links
[1] http://code.google.com/p/pdfsizeopt/
[2] http://www.dante.de/DTK.html
[3] http://pdfsizeopt.googlecode.com/svn/trunk/pdfsizeopt.py
[4] http://code.google.com/p/pdfsizeopt/downloads/list
[5] http://static.jonof.id.au/dl/kenutils/
[6] http://code.google.com/p/pdfsizeopt/issues/detail?id=17
[7] http://pclosmag.com/
[8] http://code.google.com/p/pdfsizeopt/issues/detail?id=18
[9] http://fullcirclemagazine.org/
[10] http://libregraphicsmag.com/
[11] http://code.google.com/p/pdfsizeopt/wiki/ExamplePDFsToOptimize
[12] http://www.galileocomputing.de/katalog/buecher/titel/gp/titelID-2224
[13] http://www.freiesmagazin.de/kontakt
Autoreninformation
Dominik Wagenführ (Blog) ist Chefredakteur von freiesMagazin und freut sich über jedes Byte, welches er bei der Magazinerstellung einsparen kann.
Diesen Artikel kommentieren

Zum Index

KTurtle – Programmieren lernen mit der Schildkröte

von Jochen Schnelle
Mit dem Programm KTurtle [1] kann man auf spielerische Art die Grundlagen der Programmierung erlernen. KTurtle ist dabei durchaus für Kinder geeignet, bietet aber auch Jugendlichen und Erwachsenen genug Möglichkeiten und Anreize, sich mit dem Programm und dem Thema Programmierung zu befassen.
Der Namen des Programms basiert darauf, dass die sogenannte „Schildkrötengrafik“ [2] (engl. „turtle“ = Schildkröte) zum Einsatz kommt. Diese ist besonders im Lehrbereich recht populär. Die Grundidee ist hierbei, dass eine Schildkröte mit Hilfe eines einfachen Programms über eine Zeichenflächen auf dem Bildschirm bewegt werden kann. Dort, wo die Schildkröte entlang bewegt wird, wird ein Strich gezeichnet, sodass das Ergebnis der Programmierung (also der Bewegung) sichtbar ist. Auf diese Art und Weise können auch komplexere Grafiken erstellt werden. Das „K“ in KTurtle ergibt sich daraus, dass die Software Teil des „KDE Education Project“ [3] ist, also des „KDE-Projekts für Bildung“.
Als Programmiersprache kommt in KTurtle eine Teilmenge von Logo [4] zum Einsatz. Teilmenge bedeutet hier, dass einige Elemente des kompletten Umfangs von Logo nicht implementiert wurden. Dazu zählt unter anderem der Datentyp des „Array“. Diese Einschränkung bedeutet keinesfalls auch eine Einschränkung beim Umgang mit KTurtle oder beim Lernen der Programmierung. Die Reduzierung und Konzentration auf die Grundelemente ist eher vorteilhaft. Aus dem Logo-Umfeld stammt auch die ursprüngliche Idee der Schildkrötengrafik. Logo wurde wohl gewählt, weil es von vornherein als pädagogische Lehrsprache entworfen wurde.

Installation

Da KTurtle ein Teil des KDE-Projekts ist, ist das Programm für viele Distributionen über die Paketquellen installierbar. Unter Ubuntu / Debian und openSUSE 11.3 heißt das Paket kturtle und unter Fedora Kturtle. Weiterhin ist die Software in Edubuntu [5] enthalten.
Die Standardsprache der Menüs ist dabei englisch. Wer eine deutsche Übersetzung möchte, muss zusätzlich das entsprechende deutsche Sprachpaket für KDE installieren. Unter Ubuntu heißt das Paket beispielsweise language-pack-kde-de. Hat man das Sprachpaket installiert, so kann die Programmierung prinzipiell auch mit Hilfe von deutschen Befehlen, anstatt der englischen, erfolgen. Darauf wird weiter unten nochmals separat eingegangen.
Hinweis: KTurtle hat relative viele Abhängigkeiten zu KDE-Basispaketen. Nutzer von beispielsweise GNOME oder Xfce bekommen eine ganze Reihe von KDE-Paketen mit installiert. Dies sollte aber, außer dem belegten Speicherplatz auf der Festplatte, keinen weiteren Einfluss auf das System haben.

Konfiguration

Eine Konfiguration im eigentlichen Sinne ist nicht notwendig, KTurtle ist sofort lauffähig. Zwei Einstellmöglichkeiten sollen jedoch hier erwähnt werden.
Über den Menüpunkt „Ausführen -> Bewegungs-Geschwindigkeit“ lässt sich die Geschwindigkeit der Schildkröte einstellen, mit der sie sich über die Zeichenfläche bewegt. Die Voreinstellung ist „Volle Geschwindigkeit“, was bei einem halbwegs aktuellen Rechner mit entsprechender Rechenleistung das Tier sprichwörtlich rasen lässt. Möchte man das Programm nachvollziehen, dann kann man hier auf „langsam“ oder „langsamer“ umstellen. Wer das Programm Schritt für Schritt durchgehen möchte, stellt hier „Schritt-für-Schritt“ ein. Dabei wird immer nur ein Programmbefehl ausgeführt und der nächste erst dann, wenn man ein weiteres Mal auf „Ausführen“ geklickt hat. Dieser Modus eignet sich also sehr gut zur Fehlersuche, dem sogenannten „Debugging“.
Eine weitere Einstellmöglichkeit hat man, wenn das oben genannte Sprachpaket installiert ist. Dann kann man auch die Programmiersprache auf „Deutsch“ umstellen, über den Menüpunkt „Einstellung -> Skriptsprache -> Deutsch“. Anschließend kann die Schildkröte mit Befehlen wie „vorwärts“ und „drehelinks“ anstatt „forward“ und „turnleft“ gesteuert werden (mehr zu Befehlen folgt im weiteren Verlauf des Artikels). Die Übersetzung gilt für alle Befehle, d. h. aus „if … then … else“ wird z. B. „wenn … dann … sonst“. Diese komplette Eindeutschung ist sicherlich für Kinder sinnvoll, welche noch nicht über ausreichende Englischkenntnisse verfügen. Möchte man aber mit Hilfe von KTurtle die Grundlagen der Programmierung lernen, sollte man sich überlegen, ob man die Sprache für die Programmierung nicht bei der Grundeinstellung „Englisch“ belässt. Der Grund dafür ist, dass Sprachelemente aus Logo / KTurtle wie „if … then … else“, „while“ oder „for“ auch genau in dieser Form in vielen anderen Programmiersprachen enthalten sind – bei denen man eben nicht auf Deutsch umschalten kann. Deshalb werden in diesem Artikel auch die englischen Befehle verwendet.

Benutzung

Im Folgenden wird die Benutzung von KTurtle erklärt. Dabei wird zuerst die Fensteraufteilung des Programms erklärt, im zweiten Teil mit Hilfe der Schildkröte gezeichnet und im dritten Teil ein „richtiges“ Programm geschrieben.
Wie man das Programm startet, hängt von der jeweiligen Desktopumgebung und Distribution ab. Unter Ubuntu liegt der Menüeintrag für KTurtle unter „Anwendungen -> Bildung -> KTurtle“, bei Kubuntu unter „K-Menü -> Lernprogramme -> Verschiedenes -> KTurtle“.

Das KTurtle-Fenster

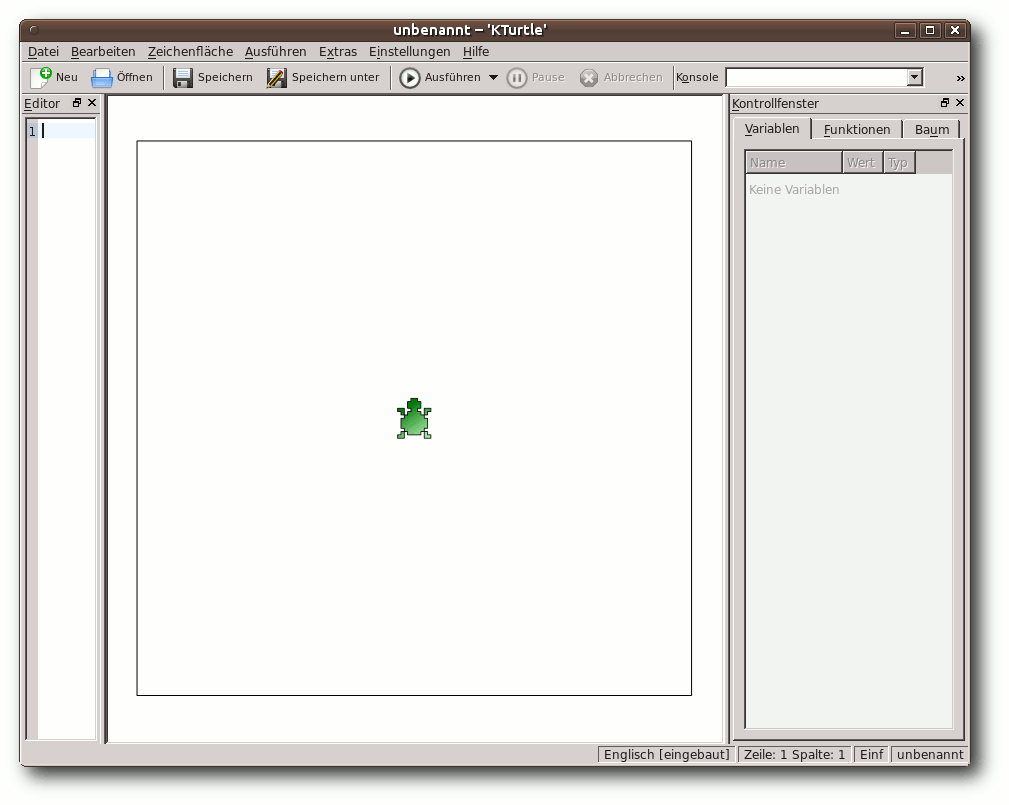

Das Fenster von KTurtle.
Das Fenster der Anwendung ist dreigeteilt. Der mittlere Bereich ist die Zeichenfläche. Hier sieht
man in der Mitte auch die Schildkröte, welche bereit ist, gemäß dem einzugebenden Programm loszulaufen.
Im linken Bereich des Fensters mit der Bezeichnung „Editor“ wird der Programmcode eingegeben. Dabei wird Syntaxhervorhebung unterstützt, d. h. Schlüsselworte oder Variablen werden im Quelltext farblich hervorgehoben. Weiterhin wird, sofern man das Programm laufen lässt, immer der Befehl gelb hinterlegt, welcher gerade abgearbeitet wird. Wirklich sichtbar und nachverfolgbar ist dies aber nur, wenn das Programm entsprechend langsam läuft.
Der rechte Fensterbereich trägt den Namen „Kontrollfenster“ und ist in drei Reiter unterteilt. Hier werden die aktuellen Werte für alle Variablen, alle definierten Funktionen sowie die Programmhierarchie als Baumstruktur dargestellt. Dieser Teil des KTurtle-Fensters ist besonders bei komplexeren Programmen oder bei der Fehlersuche hilfreich.

Zeichnen mit der Schildkröte

Die Schildkröte wird über einfache Befehle wie z. B. forward, backward, turnleft oder turnright gesteuert. Dazu ein einfaches Beispiel, in dem ein Quadrat gezeichnet wird:
reset
forward 100
turnleft 90
forward 100
turnleft 90
forward 100
turnleft 90
forward 100
turnleft 90
Mit Hilfe des Befehls reset wird immer der Ausgangszustand der Zeichenfläche hergestellt, d. h. alle vorhandenen Linien werden gelöscht und die Schildkröte wird auf die Ausgangsposition gesetzt. Der Befehl ist immer dann hilfreich, wenn man das Programm mehrmals laufen lässt. Ohne reset würden einfach weitere Linien auf die Zeichenfläche gezeichnet und die Schildkröte würde an ihrer letzten Stop-Position loslaufen – was unter Umständen ja auch gewünscht sein kann.
Wie man sieht, bekommen forward und turnleft einen Wert als Parameter mitgegeben. Bei forward ist dies die Anzahl der Pixel, welche die Schildkröte vorwärts gehen soll, bei turnleft ist es der Drehwinkel in Grad.
Nun ist der obige Programmcode nicht wirklich schön, da zwei Befehle einfach viermal wiederholt werden. Eleganter – und kürzer – kann dies unter Einsatz von repeat gelöst werden:
reset
repeat 4 {
  forward 100
  turnleft 90
}
repeat 4 bedeutet dabei, dass die folgenden Befehle, welche in geschweiften Klammern eingeschlossen sind, viermal wiederholt werden sollen.
Dabei kann repeat – wie auch andere Kontrollanweisungen – verschachtelt werden, z. B.
reset
repeat 6 {
  repeat 3 {
    forward 100
    turnleft 90
  }
  forward 100
  turnleft 30
}
Hier werden sechs Quadrate gezeichnet, welche jeweils um 60° gegeneinander gedreht sind.

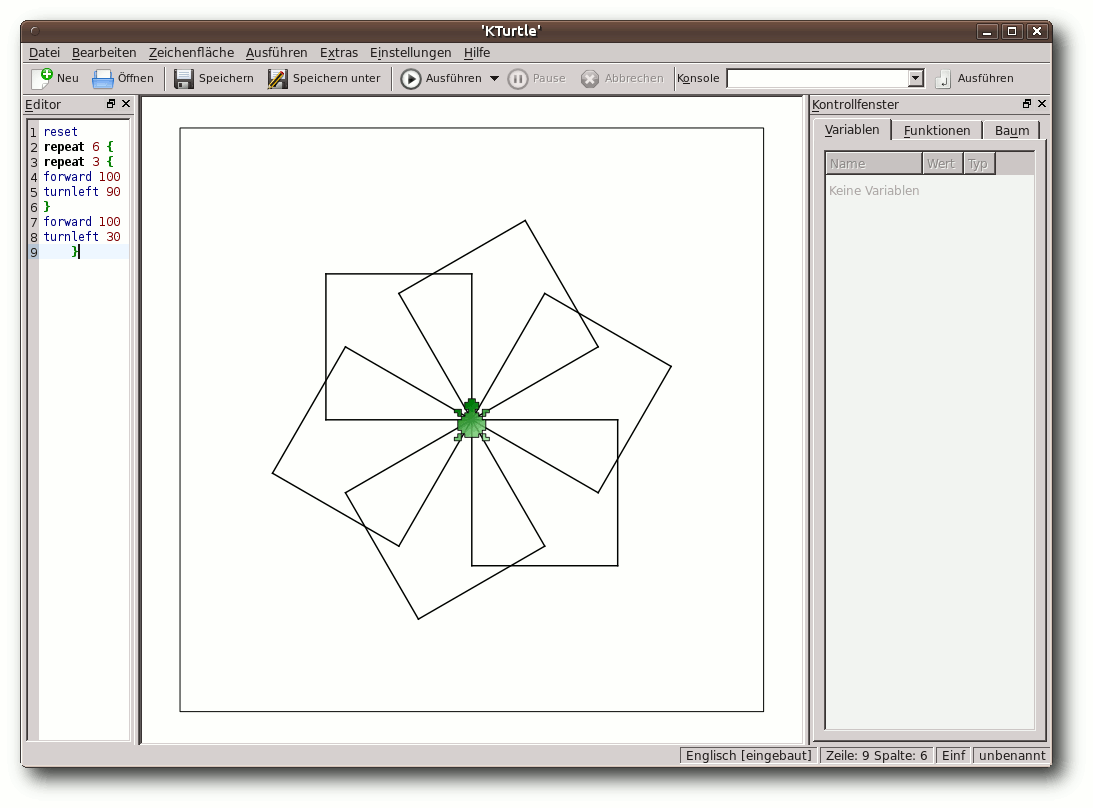

Mit KTurtle erzeugte Grafik.
Eine andere mögliche Lösung ist der Einsatz einer Zählvariablen und einer while-Abfrage:
reset
repeat 6 {
  $zaehler = 4
  while $zaehler > 1 {
    forward 100
    turnleft 90
    $zaehler = $zaehler -1
  }
  forward 100
  turnleft 30
}
Mit Hilfe von $zaehler = 4 wird die Variable zaehler definiert. Dazu muss dem Wort, welches man als Variablenbezeichnung wählt, ein Dollarzeichen $ vorangestellt werden. Der Ausdruck while prüft, ob eine Bedingung erfüllt ist (hier: ob $zaehler größer als eins ist), denn nur dann wird der folgende Befehlsblock ausgeführt. Innerhalb dieses Blocks wird $zaehler jedes Mal um eins reduziert, sodass beim vierten Durchlauf die while-Bedingung nicht mehr erfüllt ist (weil eben $zaehler gleich 1 ist). Deshalb wird dann der folgende Befehlsblock (forward 100 und turnleft 30) ausgeführt.
Die meisten Programmierprobleme lassen sich mit linearer Programmierung, wie die obigen Beispiele, schlecht, unschön oder gar nicht lösen. Abgesehen davon entsteht dabei sogenannter „Spaghetti-Code“ [6], welcher unschön zu lesen und schwer zu warten ist. In vielen Programmiersprachen können daher Funktionen (oder ähnliche Konstrukte) definiert werden, so auch in KTurtle:
reset
learn schritt123 {
  forward 100
  turnleft 90
}

learn schritt4 {
  forward 100
  turnleft 30
}

repeat 6 {
  $zaehler = 4
  while $zaehler > 1{
    schritt123
    $zaehler = $zaehler -1
  }
  schritt4
}
Das Schlüsselwort learn, gefolgt von einem frei wählbaren Wort, definiert dabei eine Funktion, welche den in geschweiften Klammern eingeschlossen Code enthält. Im späteren Programmablauf kann die Funktion dann über ihren Namen, hier also schritt123 und schritt4 aufgerufen werden. Der obige Aufruf ist dabei der einfachste, da weder Parameter an die Funktion übergeben werden noch die Funktion einen Wert zurück gibt. Dies ist aber grundsätzlich auch möglich. Weiterhin ist es so, dass das oben gezeigte, recht einfache Programm auch gut ohne Funktion machbar ist, es dient nur zur Veranschaulichung.
KTurtle beherrscht auch einige grundlegende mathematische Funktionen. Im Folgenden wird eine Sinus-Kurve von 0 bis 360 Grad gezeichnet:
reset
canvassize 360,200
$x = 0
$y = 100
while $x < 360 {
  $sinus = sin $x
  $sinus = $sinus * 100
  gox $x
  goy $y - $sinus
  forward 1
  $x = $x+1
}

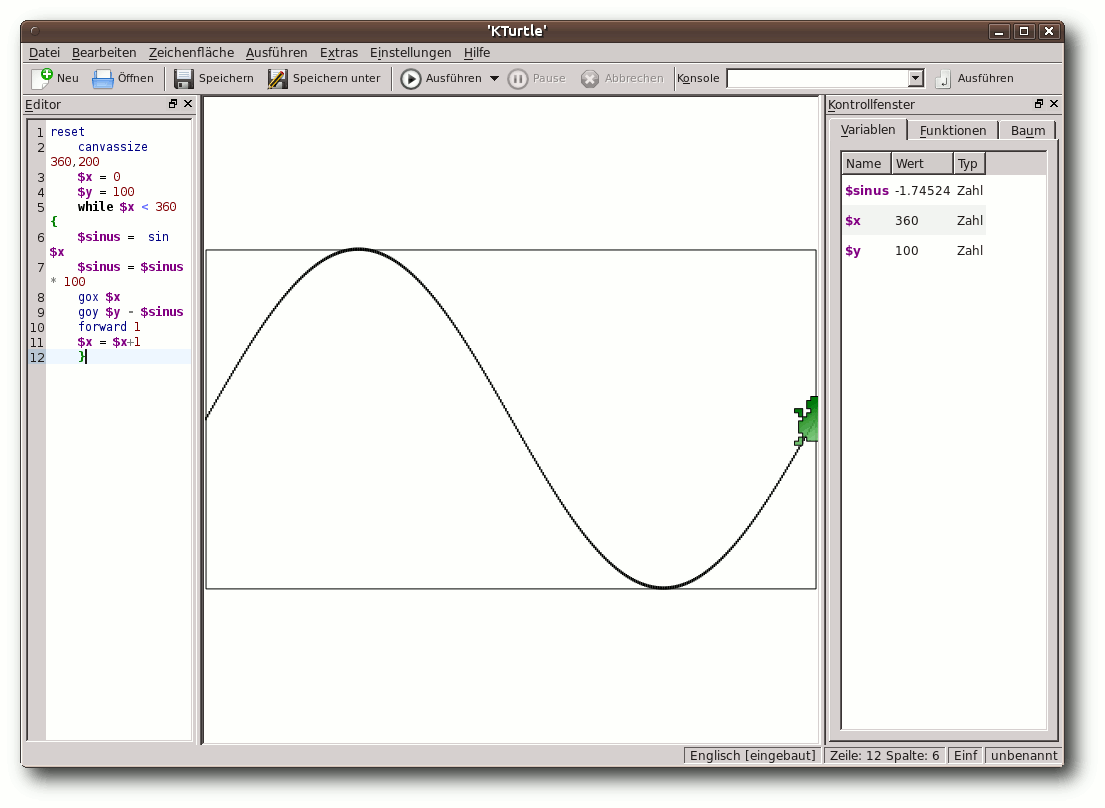

Mit KTurtle gezeichnete Sinus-Kurve.
Das Programm enthält einige neue Elemente: canvassize legt die Größe der Zeichenfläche fest, hier also 360 Pixel in X-Richtung und 200 Pixel in Y-Richtung. $x und $y sind Variablen, die zur Berechnung und zur Positionierung der Schildkröte benötigt werden. gox und goy bewegen die Schildkröte zu der angegebenen X- und Y-Koordinate. Das Koordinatensystem hat den Ursprung – im Gegensatz zu mathematischen Systemen – in der linken oberen Ecke. Innerhalb der while-Schleife wird für die Werte von 0 bis 359 jeweils der Sinus berechnet. Anschließend muss das Ergebnis, welches ja bekanntlich zwischen -1 und +1 liegt, mit 100 multipliziert werden, damit die Kurve korrekt auf der 200 Pixel hohen Zeichenfläche dargestellt werden kann.
Auf der Internetseite von Wikiversitiy gibt es auch einige komplexerer Beispiele für geometrische Figuren [7].

Ein Programm ohne Grafik

KTurtle ist nicht nur auf Programme mit grafischer Ausgabe beschränkt. So kann man auch Text ausgeben:
reset
spritehide
print "Hallo Welt!"
spritehide versteckt die Schildkröte, sodass diese die Textausgabe nicht stört. Möchte man mehrzeiligen Text ausgeben, kommt eine etwas unangenehme Eigenschaft von KTurtle zum Vorschein:
reset
spritehide
print "Hallo Welt!"
print "Wie geht es dir?"
Lässt man das Programm laufen, wird der Text übereinander geschrieben, d. h. man muss sich selber um die Zeilenumbrüche bzw. die Positionierung des Textes kümmern. Wie gesagt, unangenehm, aber für Zeichenprogramme durchaus üblich. Die Lösung kann z. B. so aussehen:
reset
spritehide
print "Hallo Welt!"
$y = gety
goy $y+20
print "Wie geht es dir?"
Dabei wird der Variablen $y mit dem Befehl gety die aktuelle Y-Position der Zeichenposition zugewiesen und anschließend mittels goy der Zeichenpunkt um 20 Pixel nach unten verschoben, bevor die nächste Ausgabe erfolgt.
Das nächste und letzte Beispiel ist etwas komplexer. Es wird nach dem Durchmesser eines Kreises gefragt, woraus dann der Radius und der Umfang berechnet werden:
reset
spritehide

learn radius $d {
  $rad = $d/2
  return $rad
}

learn umfang $r {
  $A = 2 * $r * pi
  return $A
}

$d = ask "Bitte den Durchmesser eines Kreises eingeben!"

print "Radius: " + radius $d
goy gety+20
print "Umfang: " + umfang (radius $d)
Zuerst werden die beiden Funktionen radius und umfang definiert. Diese sind so angelegt, dass ihnen beim Aufruf ein Wert übergeben werden muss. In der ersten Funktion wird dieser in der funktionsinternen Variablen $d gespeichert, in der zweiten Funktion in $r. Beide Funktionen berechnen dann einen neuen Wert, nämlich den Radius bzw. den Umfang. Der Befehl return gibt diesen Wert dann zurück.
Ein weiterer neuer Befehl ist ask. Dabei wird durch KTurtle eine Dialogbox auf dem Bildschirm ausgegeben, die eine Eingabe erwartet. Der Text hinter ask wird zusätzlich oberhalb des Eingabefelds ausgegeben. Die Eingabe wird dann der Variablen $d zugewiesen.

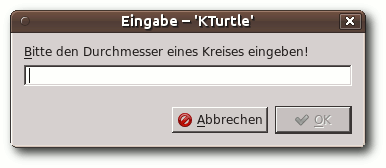

Dialogbox mit Eingabemöglichkeit.
Der Rest ist bekannt: print kümmert sich um die Ausgabe. Das + verbindet dabei den Text mit dem Rückgabewert der Funktion zu einer Ausgabezeile. In der letzten Zeile des Programms wird die Funktion umfang aufgerufen, der übergebene Wert ist aber keine Zahl, sondern wiederum eine Funktion, hier radius. Der ganze Ausdruck umfang (radius $d) wird dabei von innen nach außen abgearbeitet. Zuerst wird also radius mit dem Wert von $d aufgerufen. Der Rückgabewert dieser Funktion dient dann wiederum als Wert für umfang.

Weitere Möglichkeiten

Die hier gezeigten Beispiele stellen nur einen Teil der Möglichkeiten von KTurtle dar. So gibt es z. B. auch die Option, die erzeugten Grafiken und Muster zu speichern. Man kann zwischen dem pixelorientierten PNG-Format und dem vektororientierten SVG-Format wählen. Dies geschieht über den Menüpunkt „Zeichenfläche -> Als Bild (PNG) exportieren“ bzw. „Zeichenfläche -> Als Zeichnung (SVG) exportieren“. Das Programm erlaubt es weiterhin, den Quelltext eines Programms, zusätzlich zur normalen Speichermöglichkeit, als XHTML-Datei zu sichern. Dies kann über den Menüpunkt „Datei -> Als HTML exportieren“ erfolgen. Der Export erfolgt inklusive Syntaxhervorhebung, ebenso werden die Einrückungen aus dem Quelltext übernommen.
Dieser Artikel zeigt weiterhin nicht alle enthaltenen Befehle für die Programmierung. So gibt es unter anderem noch die Möglichkeit, die Linienbreite und -farbe von Zeichnungen zu beeinflussen, es gibt weitere mathematische Befehle sowie Zählschleifen mit for. Eine komplette Übersicht erhält man auf der Projekthomepage mit der Kommandoreferenz von KTurtle [8].

Alternativen

Neben KTurtle gibt es noch weitere Programme, die einen ähnlichen Ansatz verfolgen, welche im Folgenden kurz vorgestellt werden.
Bei „Guido van Robot“ [9] steuert man einen Roboter über eine Zeichenfläche. Im direkten Vergleich zu KTurtle besitzt Guido van Robot mehr Möglichkeiten zur Steuerung wie z. B. Kollisionserkennung mit den Begrenzungen der Zeichenfläche, dafür fehlen aber die Möglichkeiten zur „normalen“ Programmierung. Die Programmiersprache ist an Python angelehnt, die Anzahl der Befehl ist überschaubar. Das Programm gibt es sowohl für Linux als auch Windows XP und Mac OS X.
Ein anderes Programm ist der „Python Frosch“ [10]. Hier wird anstatt einer Schildkröte oder eines Roboters ein Frosch gesteuert. Befehle können auf deutsch eingegeben werden, ebenso wie bei Guido van Robot fehlt aber die Möglichkeit zur „normalen“ Programmierung. Das Programm ist, wie der Name schon andeutet, in Python geschrieben und primär für Windows verfügbar. Laut Homepage des Projekts soll es aber auch Linux- und MacOS-Versionen geben. Im direkten Vergleich zu den anderen beiden Programmen scheint die Entwicklung des Python Froschs nicht so aktiv zu sein.

Zusammenfassung

KTurtle kann man als durchaus gelungenes Programm zum Erlernen der Grundschritte der Programmierung bezeichnen. Mit Hilfe der Schildkrötengrafik werden erste Erfolge direkt sichtbar, im nächsten Schritt sind dabei auch „echte“ Programme mit Ein- und Ausgabe möglich. Der Befehlssatz des Programms ist übersichtlich und im Rahmen dessen, was mit KTurtle angestrebt wird, ausreichend umfangreich. Das Gelernte sollte sich ohne größere Probleme auch auf andere Programmiersprachen übertragen lassen.
Wer also Interesse an Programmierung hat und nicht weiß, wie er einsteigen soll oder Kinder an die Welt der Programmierung heranführen möchte, sollte unbedingt einen Blick auf KTurtle werfen.
Links
[1] http://edu.kde.org/kturtle/
[2] http://de.wikipedia.org/wiki/Turtlegraphics
[3] http://edu.kde.org
[4] http://de.wikipedia.org/wiki/Logo_(Programmiersprache)
[5] http://edubuntu.org/
[6] http://de.wikipedia.org/wiki/Spaghetticode
[7] http://de.wikiversity.org/wiki/Kurs:KTurtle/Code-Rubrik#Zeichnen_II
[8] http://docs.kde.org/stable/en/kdeedu/kturtle/commands.html
[9] http://gvr.sourceforge.net/index.php
[10] http://www.viktorianer.de/info/info-python-frosch.html
Autoreninformation
Jochen Schnelle ist zwar dem Stadium des Programmieranfängers seit längerem entwachsen, das Konzept und die die Umsetzung von KTurtle haben aber trotzdem sein Interesse geweckt.
Diesen Artikel kommentieren

Zum Index

Der Grafikeditor Ipe

von Stefan Apke
Mit dem LaTeX-affinen Programm Ipe lassen sich Vektorgrafiken im Format PDF, EPS oder XML erstellen oder mit dem zugehörigen Kommandozeilentool nach SVG oder PNG konvertieren. Bestehende PDF- oder SVG-Grafiken lassen sich in ein von Ipe lesbares Format wandeln. Mit etwas Glück sind aus umgewandelten pdf-Dateien Grafiken über die Zwischenablage kopierbar.
Das Programm Ipe von Otfried Cheong lässt sich – auch auf proprietären Betriebssystemen – nutzen, um auf einfache Art verlustfrei skalierbare Grafiken zu erstellen, sei es für oft benötigte schlichte Zeichnungen, sei es für mathematische Illustrationen. Im Normalfall speichert Ipe im XML-Format (gut zum Datenaustausch). Die Erstellung von PDF- und EPS-Dateien (diese generell nur als Einzelseiten) ist ebenfalls möglich und wird bei vielen Anwendern – aufgrund des exorbitanten Nutzungsbedürfnisses in LaTeX-Dokumenten zur Generierung von PDF- und PS-Dateien – im Vordergrund stehen.
Das an sich ist nicht von besonderem Belang, gibt es doch zig Programme, die hierzu in der Lage sind. Doch im Gegensatz zu vielen anderen Schwergewichten ist Ipe intuitiv nutzbar, sodass sich die gern gestellte Frage „Wie ging das noch gleich?“, die jeder Anwender kennt, der ein mächtiges Schwergewicht für eine längere Zeit ad acta hat liegen lassen, als vollständig überflüssig erweist.

Installation und Minimaleinrichtung

Zunächst muss es jedoch installiert werden, bevor die weiteren Vor- und Nachteile zu begutachten sein werden. Zum Beispiel bei Ubuntu ist das zügig erledigt, denn es ist in der Paketverwaltung enthalten. Nun zur Frage „Nanu, wo ist es denn?“: Es ist schlank und hat sich demzufolge „dünne“ gemacht, so dünn, dass man es nicht direkt sehen kann, sondern erst – etwa nach Öffnen des Terminals – mit dem Befehl
$ ipe
starten muss, um überhaupt von seiner Existenz Kenntnis nehmen zu können.
Jedes Mal, wenn man den Rechner und dann Ipe gestartet hat, kommt das Programm beim erstmaligen Versuch, eine bereits existierende Datei zu öffnen oder die noch leere Datei zu speichern, nur mühsam in Gang, sodass man sich fragt: „Was hat es denn? Ist es böse?“ Aber nein, es muss sicherlich nur schnell das polizeiliche Führungszeugnis durchlesen. Und nachdem feststeht, dass die Schandtaten des Anwenders bereits verjährt sind und es sich bei ihm nur um den Mäusequäler und Tastatursadisten durchschnittlicher Art handelt, nimmt Ipe seine weitere Tätigkeit ohne Zögern auf.
Die erste Amtshandlung sollte es sein, die starke Affinität zu LaTeX zu nutzen, ein Vorteil des Programms, der es gestattet, die hiervon gewohnten Anweisungen (für Formeln und Ähnliches) zum Beispiel in Textpassagen nutzbringend anzuwenden.
So sollte man zunächst direkt nach Starten des Programms für eine neu zu erstellende Datei (egal, ob XML, PDF oder EPS) unter „Edit -> Dokument Properties“ dort bei „Latex preamble“ zumindest die folgende Zeile eintragen
\usepackage[utf8]{inputenc}
um UTF-8-Unicode-Unterstützung zu erhalten. Hiermit schreibt man für das aktuelle Dokument eine Präambel (keine komplette mit der \documentclass-Anweisung, sondern nur \usepackage- und Makro-Zeilen). Sinnigerweise könnte man weitere bekannte Vorspannzeilen eintragen, wie etwa
\usepackage[ngerman]{babel}
Durch die starke Anlehnung an LaTeX wird es für den LaTeX-Dokumentersteller, der eine Grafik in seinen Text einfügen möchte, möglich, den Fauxpas der Einbettung unpassender Schriften zu vermeiden. (Vgl. hierzu: Till Tantau: „The TikZ and PGF Packages“, Manual for version 2.10, 2010/10/25, dort das Kapitel 7.4 „Consistency Between Graphics and Text”, S. 85 f. Datei: pgfmanual.pdf [1].) Es ist zu beobachten, dass sehr viele in LaTeX-Dokumente importierte Grafiken durch nicht zum Dokument passende Schriften gekennzeichnet sind. Mit Ipe kann dieser Fehler unterbleiben.
Ein Hinweis noch zur Einbettung von Schriften in das Dokument. Wer z. B. mit der Vorspannzeile
\usepackage{skull}
versucht das Schriftzeichen \skull zu nutzen, wird auf eine Fehlermeldung stoßen. Bei Schriftzeichen aus dem LaTeX-Altschriftenarsenal kann mit Problemen gerechnet werden. Aber Schriften, wie etwa bei folgender Präambel,
\usepackage[ngerman]{babel}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage{textcomp}
\usepackage{lmodern}
bereiten etwa (wie hier auch skaliert) mit
{\fontsize{40}{40}\selectfont {\LaTeX{} kostet keinen \texteuro }}
im Text eingesetzt, keine Probleme. Um die Auswirkung der Texteingabe sehen zu können, muss die Datei entweder gespeichert oder mit „Strg“ + „L“ einem LaTeX-Durchlauf unterzogen werden. Das gilt auch für jede Änderung an bestehenden Textobjekten (Textobjekt markieren, Kontextmenü: „Edit text“).
Neben der Schlankheit und der Nähe zu LaTeX stellt sich bei normalen Zeichenvorgängen ein weiterer angenehmer Aspekt heraus. Denn Ipe bietet diverse „Einschnapp“-Einstellungen, die sich bei der grafischen Bilderstellung als überaus nützlich erweisen werden.

Erste Erprobungen

Ein erster Zeichenversuch könnte das Erstellen eines Rechtecks sein. Die Taste „B“ wird gedrückt, dann wird innerhalb der Zeichenfläche mit der linken Maustaste ein Rechteck aufgespannt und – wenn es genügend groß ist – wird die linke Maustaste losgelassen und noch einmal betätigt. Da man sich unbändig über so eine Zeichnung freut, will man sie auch gleich wegschieben. Dazu wird der Buchstabe „T“ auf der Tastatur betätigt und es kann mit Maushilfe das Rechteck an eine unbeachtliche Stelle verschoben werden, an der die geheime Obsession des Anwenders ausgelebt werden kann: das Sezieren. Im Kontextmenü (Rechtsklick) ist über den Punkt „Edit path“ der Pfad veränderbar, zum Beispiel kann dieser wiederum per Rechtsklick und „Cut at vertex“ an einer Ecke aufgetrennt werden. Wenn nun das Rechteck vollends aus der Fassung gebracht wurde, ist der technisch Zeichnende zufrieden und übernimmt die Änderung durch Drücken der „Leertaste“.

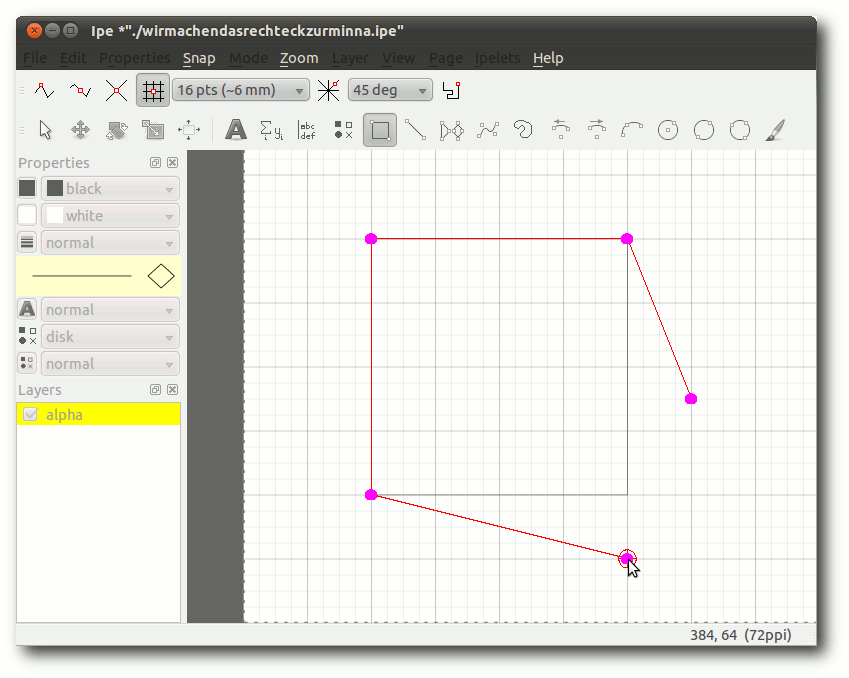

Bildschirmfoto der Oberfläche von Ipe.
Da das Zerlegen von Objekten einen großen Reiz auf ihn ausübt, will der Grafikfreund jetzt einen Kreis erstellen, ein Stück aus ihm herausschneiden und durch eine gerade Linie ersetzen. Die Taste „O“ wird gedrückt, ein Kreis gezeichnet, per Rechtsklick erstellt, dann aufgeschnitten (Rechtsklick „Edit path“, dann im mittleren Bereich Rechtsklick „Cut ellipse“, nun einen Halbkreis erstellen, „Leertaste“ drücken), sodass man einen Halbkreis erhält. Die offene Seite soll nun durch eine gerade Linie wieder geschlossen werden. Dazu ist es notwendig, dass die Endpunkte des offenen Halbkreises und die Endpunkte der Linie exakt übereinander liegen. Hierfür wird die Taste „F4“ (für „Snap to vertex“) gedrückt; damit können die Endungen passend einrasten. Nun drückt man die Taste „P“ und zeichnet eine einfache Linie (einmal in die Zeichnung klicken, den Mauszeiger fortbewegen, Rechtsklick). Wenn beide Teile passend liegen, wird die Taste „S“ (für „Select objects“) gedrückt, und bei gehaltener „Umschalt“-Taste können beide Teile markiert werden. Danach wird per Rechtsklick auf „Join paths“ eine Pfadvereinigung vorgenommen. Statt die beiden Pfade zu vereinigen, könnte man auch mit „Compose path“ die beiden markierten Teile (die nun auch nicht unbedingt exakt mit den Endpunkten übereinander liegen müssen) miteinander verbinden. Möchte man diese Verbindung gegebenenfalls wieder trennen, gelingt dies ohne Probleme mit „Decompose path“.
Wer einige Erfahrung mit Gimp, Inkscape oder einem ähnlichen Programm hat, der wird sich flott zurechtfinden. Im Kontextmenü oder an den üblichen Stellen wie Menü und Toolbar sind die benötigten Einstellungen und Werkzeuge schnell gefunden. Im Menü unter „Ipelets“ gibt es viele brauchbare Helferlein. Insbesondere sollte man sich die Einstellungen bei „Ipelets -> Move“ einprägen, die sinnvoll nach der Anordnung der Tasten „1“ bis „9“ auf dem Nummernblock der Tastatur arrangiert wurden. (Die Taste „5“ bildet dabei den gedachten Mittelpunkt. Beispiel: „Strg“ + „6“ bedeutet 1 pt nach rechts, „Alt“ + „6“ bedeutet 0.1 pt nach rechts und „Strg“ + „Alt“ + „6“ bedeutet 10 pt nach rechts.)
Stets hilfreich ist das Arbeiten auf verschiedenen Ebenen (Layers), wobei man bei Ipe darauf achten muss, dass bei Anlegen einer neuen Ebene diese weder automatisch aktiviert wird (im „Layers“-Fenster auf der linken Seite von Ipe gelb markiert) noch automatisch sichtbar ist (Haken gesetzt im „Layers“-Fenster). Nur auf der aktiven Ebene kann gezeichnet werden. Ebenen, die derzeit nicht sichtbar sein sollen, können ausgeblendet werden (Haken entfernen im „Layers“-Fenster). Die Ansicht der Ebenen (diese können im Kontextmenü umbenannt werden) kann gespeichert werden. Wenn man z. B. derzeit nur die Ebenen 1, 2, 5 sehen kann und diese Ansicht speichern möchte, kann man unter „View -> New view“ eine neue Ansicht der aktuellen Einstellung speichern.
Einige Beispiele sind im Ipe-Wiki [2] erhältlich, auch für Präsentationen, denn die sind ebenfalls mit Ipe erstellbar. Man muss jedoch nicht unbedingt eine Präsentation erstellen wollen, um die Möglichkeit zu schätzen, weitere Seiten anlegen zu können. Wer z. B. in einer PDF-Datei eine Grafik erstellt, kann durch Einfügen von weiteren Seiten neue Zeichnungen erstellen, sodass die Grafiken der mehrseitigen Gesamtdatei dann in LaTeX mit entsprechendem Befehl seitenweise eingebunden werden können. Will man zum Beispiel (bei \usepackage{graphicx} im Vorspann) im aktuellen LaTeX-Dokument die Seite 2 der Datei a.pdf einbinden (die gewünschte Größe möge z. B. 4 cm sein):
\includegraphics[page=2,width=4cm]{a}
Ohne einen vertiefenden Blick ins Handbuch kommt man auch bei einem Programm wie Ipe nicht weit (siehe dazu Otfried Cheong: „The Ipe manual“, 2009/12/14, Datei: manual.pdf [3].). Daneben kann man sich auch noch den – zum Teil allerdings veralteten, da auf sich auf Version 6 beziehenden – Artikel von Jan Hlavacek durchlesen, der zeigt, dass Ipe schon seit langer Zeit im Gebrauch ist und vor vielen Jahren bereits dazu genutzt wurde, um mathematische Dissertationen grafisch zu bestücken (Jan Hlavacek: „Ipe – a graphics editor with LaTeX integration“, The PracTEX Journal, 2006, No. 2, Article revision 2006/05/12 [4].).
Nun eine praktische Handhabung, dem o. a. Artikel entlehnt. Zum schnellen Hin- und Hermanövrieren im Bild wird der Mauszeiger auf die aktuell interessante Stelle gesetzt, die Taste „X“ gedrückt und nun mit der mittleren Maustaste/Rolltaste ein- oder ausgezoomt. Auf diese Weise kommt der passende Bereich immer zügig vor Augen.

Weiterführende Informationen

Man sollte nicht versäumen, sich im Handbuch den Abschnitt „Command line options and environment variables“ anzuschauen. Wer z. B. seinen Bestand an vorhandenen FIG-Dateien, die mit xfig [5] erstellt wurden, mit Ipe nutzen möchte, kann das Programm figtoipe (von Otfried Cheong und Alexander Bürger) nutzen, um die Dateien – so gut das möglich ist – zu konvertieren. Ebenfalls von Otfried Cheong ist das Programm pdftoipe, mit dem eine beliebige PDF-Datei in eine von Ipe lesbare XML-Datei gewandelt werden kann. Beide Programme sind z. B. in der Ubuntu-Paketverwaltung enthalten. Wer eine SVG- oder PNG-Ausgabedatei benötigt, kann auch iperender einsetzen (die Manpage zu iperender gibt weitere Infos zur Verwendung). Das Konvertieren zwischen den verschiedenen Ipe-Formaten kann mit ipetoipe bewirkt werden (auch hier lohnt ein Blick auf die Manpage zu ipetoipe).
Über das Python-Skript svgtoipe (Otfried Cheong) können XVG-Dateien in das von Ipe nutzbare Format gewandelt werden. Man muss es sich separat herunterladen [6], entpacken und kann es sich dann in den entsprechenden Ordner kopieren. Möge die zu wandelnde Datei a.svg heißen, so wäre danach mit
$ python ./svgtoipe a.svg
eine Konversion bereits eingeleitet. So lassen sich Dateien nutzen, die von einem auf SVG spezialisierten Programm wie Inkscape erstellt wurden. Allerdings in Maßen, denn längst nicht alle Facetten, die das SVG-Format bietet, sind wandelbar.
Mit den Konversionstools kommt man an eine Stelle, die mitunter Freude bereitet: Die durch das Programm pdftoipe ermöglichte Kopierfunktion grafischer Elemente. Leider ist die Texterkennung mehr als dürftig zu nennen, aber die Rekognoszierung grafischer nichttextueller Elemente (natürlich bei weitem nicht aller) ist mitunter imposant, vor allem aber nützlich und schnell getestet. Aber Achtung: Die Kopierfunktion sollte nicht dazu verleiten, dass man glaubt, sich die „grafischen Blümchen“ anderer Leute unbeschadet aneignen und als aus dem eigenen Geistesgarten ausgegraben ausgeben zu können. Für den Privatgebrauch im stillen Kämmerlein ginge das sehr wohl, für den öffentlichen Gebrauch gilt es aber als selbstverständlich, die geltenden Urheberrechte zu achten (weshalb es zweckgerecht ist, seine eigenen Arbeiten, so sie von anderen unbeschadet zu nutzen sein sollen, mit einer passenden Lizenzierung zu versehen).
Jetzt folgt noch ein Beispiel, wie man mit Ipe und pdftoipe eine Grafik aus einer PDF-Datei kopieren kann. Aus den vielen Handbüchern mit Grafiken muss eines mit der passenden Lizenzierung herausgesucht werden. Und da bietet sich eines – auch aus anderem Grund, namentlich der Leseempfehlung – an, das die GNU FDL verwendet und insofern keine Einwände gegen einen öffentlichen Gebrauch des Inhalts erhebt. Man besorgt sich das Handbuch zum Paket PGF mit dem Frontend TikZ von Till Tantau (Till Tantau: „The TikZ and PGF Packages“, Manual for version 2.10, 2010/10/25 [1]) und zerlegt es zunächst mit dem Kommandozeilentool pdftk [7] in seine Einzelteile, sprich Seiten:
$ pdftk pgfmanual.pdf burst
Danach ist der Vorgang immer wieder ähnlich. Zunächst wird die entsprechende pdf-Datei mit pdftoipe in das für Ipe lesbare SVG-Format gewandelt. Möge die PDF-Datei pg_0573.pdf heißen, dann lautet der zugehörige Befehl z. B. (zu Anpassungen des Befehls siehe die Manpage zu pdftoipe):
$ pdftoipe -unicode 3 pg_0573.pdf
Danach wird die Datei mit Ipe geöffnet:
$ ipe pg_0573.ipe
Die betreffende Stelle wird blicktauglich eingezoomt, mit der Maustaste wird bei gedrückter „Umschalt“-Taste (oder indem mit der Maus ein Rechteck aufgespannt wird) der benötigte Bereich markiert, mit „Strg“ + „C“ kopiert, dann wird mit „File -> New Window“ ein neues Fenster geöffnet, die beiden oben bereits erwähnten Zeilen
\usepackage[utf8]{inputenc}
\usepackage[ngerman]{babel}
werden nach Gebrauch der Tastenkombination „Strg“ + „Umsch“ + „P“ in der LaTeX-Präambel der neuen Datei eingetragen. Anschließend wird die kopierte und sich in der Zwischenablage befindliche Grafik durch „Strg“ + „V“ in der neuen Datei eingefügt und gespeichert.
Die nun folgenden Bilder sind Beispiele für sehr gut von pdftoipe in Verbindung mit Ipe gewandelte beziehungsweise kopierte Grafiken, siehe die Abbildung.

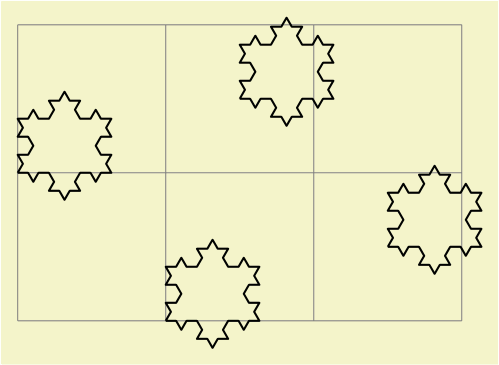

Mit Ipe kopiertes Bild. © TikZ-Handbuch

Mit Ipe kopiertes Bild. © TikZ-Handbuch (GFDL)
Dass man die Bilder verlustfrei skalieren kann, zeigt die folgende Abbildung.

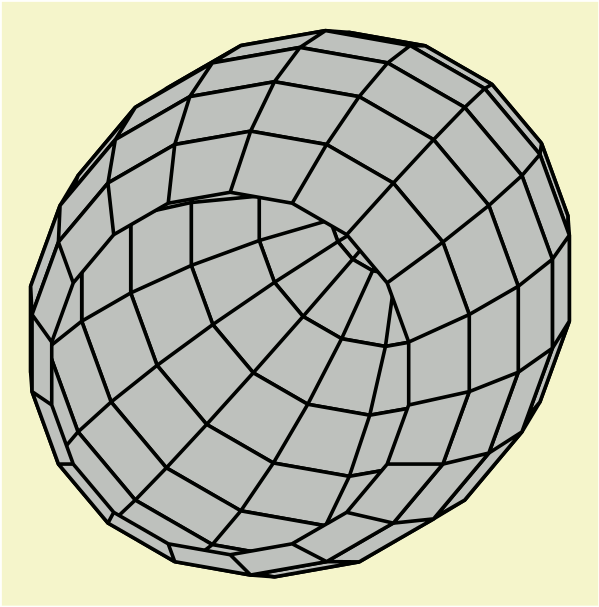

Mit Ipe kopiertes Bild (groß skaliert). © TikZ-Handbuch (GFDL)
Beim folgenden Bild erkennt man bereits leichte Schwierigkeiten bei der Schrifterkennung, die sich hier allerdings noch in Grenzen halten.

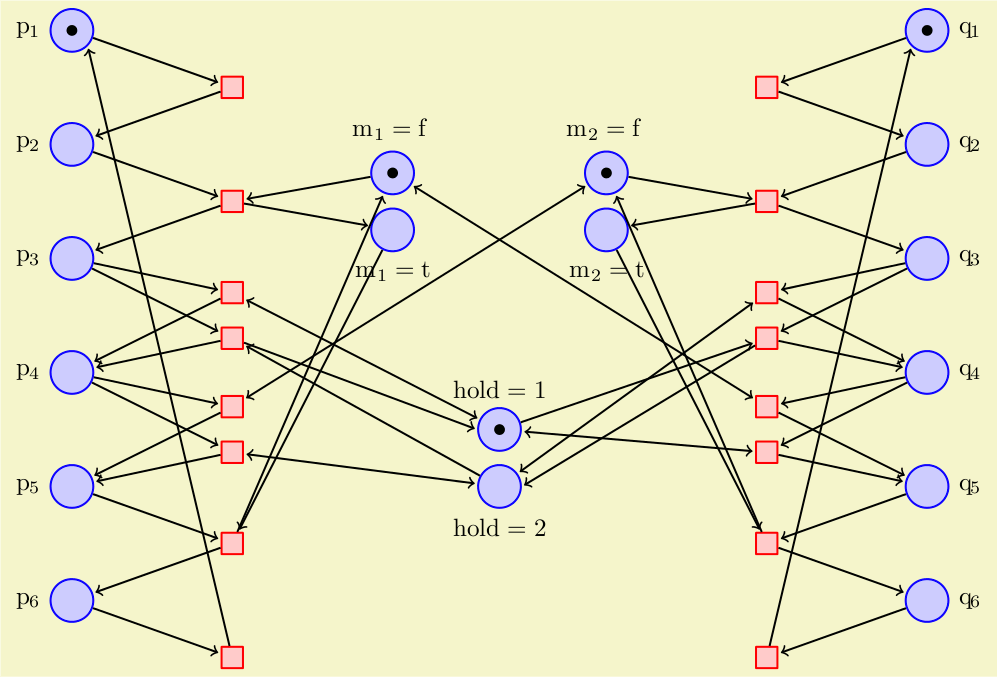

Mit Ipe kopiertes Bild. © TikZ-Handbuch (GFDL)
In der Abbildung werden die Schwächen der Texterkennung recht gut sichtbar.

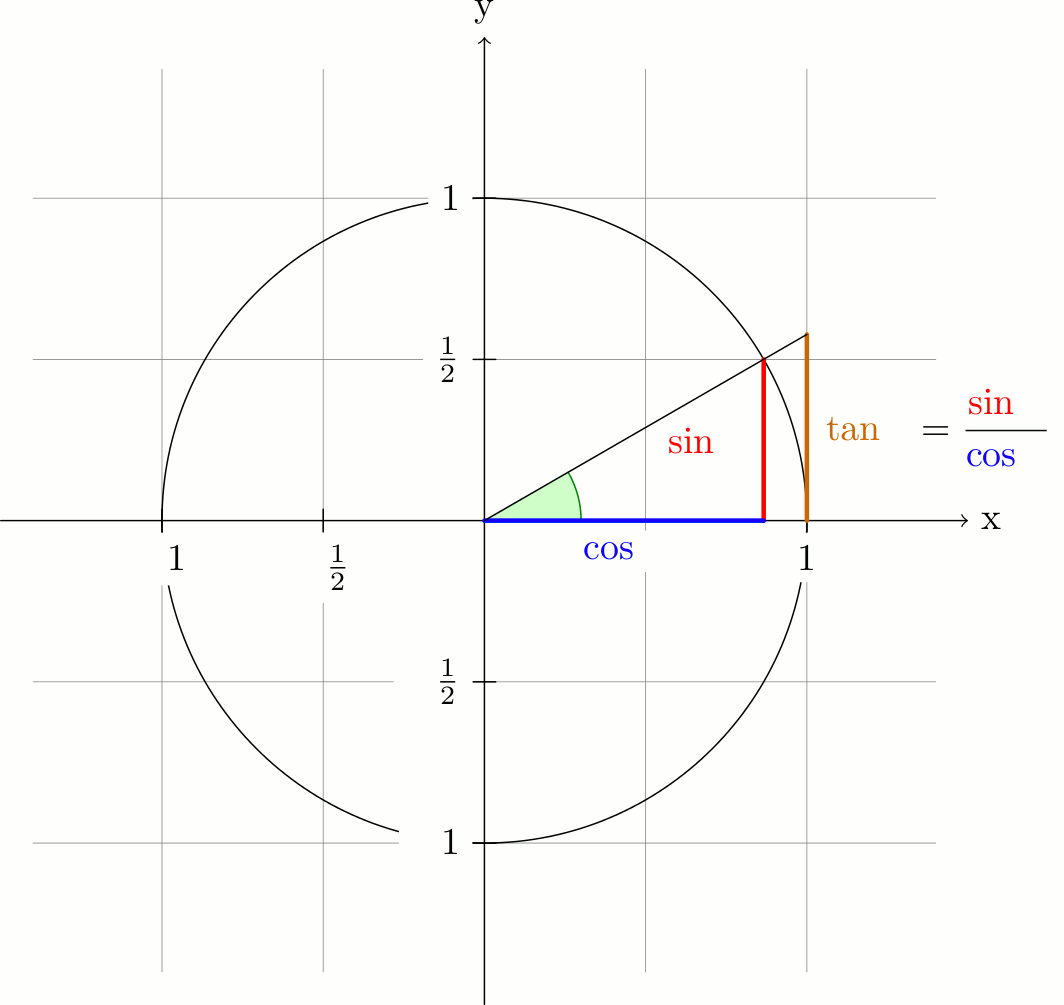

Mit Ipe kopiertes Bild … © TikZ-Handbuch (GFDL)

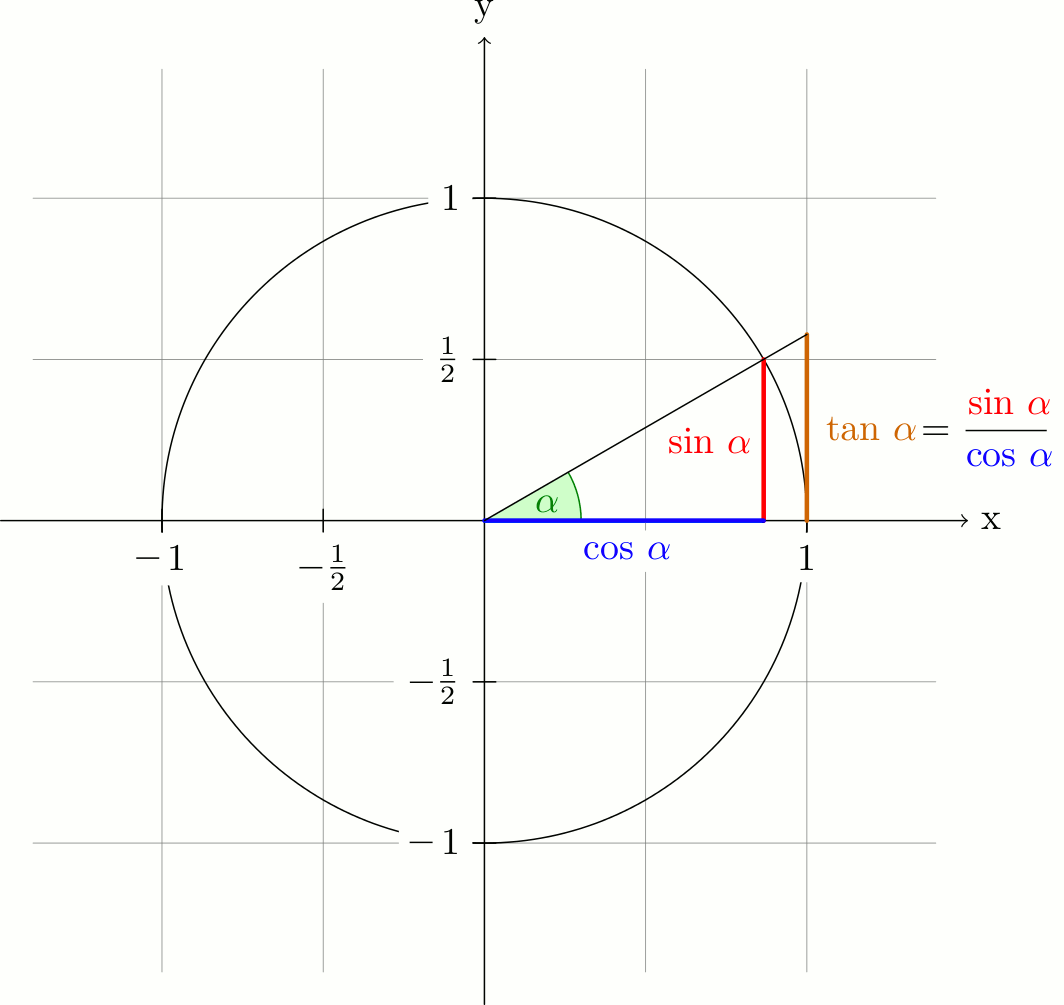

… und nachträglich retuschiertes Bild. © TikZ-Handbuch (GFDL)
Hier lassen sich die Defizite durch Retuschearbeit in einigen Minuten beheben. Dazu ist es nötig, bei den falsch dargestellten Textobjekten per Rechtsklick und „Edit text“ z. B. neu einzugeben:
sin $\alpha$
Eventuell sind Objekte zu löschen und neu zu erstellen. Die Minus-Zeichen wurden durch einen einfachen Strich (Taste „P“) erzeugt – einmal erstellt, kopiert und wiedereingefügt.

Ipe erweitern

Zur Modifikation der Basisversion von Ipe dienen Stylesheets. Viele Vorgaben für neue Dateien sind änderbar. Ein Beispiel sind Transparenzen, die in PDF-Dateien gern genutzt werden, jedoch standardmäßig nicht zur Verfügung stehen. Um sie zu erzeugen, muss ein Stylesheet im Dokument eingebunden werden, das eine solche Möglichkeit bietet. Angenommen, man möchte in der aktuell mit Ipe geöffneten Datei Transparenzen nutzen, dann erstellt man sich z. B. im versteckten Verzeichnis .ipe/ (oder einem anderen Verzeichnis) eine Datei z. B. mit dem Namen transparenz50.isy und dem folgenden Inhalt (selbstverständlich lassen sich die Werte nach Bedarf anpassen):
<ipestyle name="transparency">
<opacity name="50%" value="0.5" />
</ipestyle>
Dann geht man in Ipe auf „Edit -> Style sheets“, drückt dort auf „Add“ und manövriert zum passenden Ordner mit der Datei transparenz50.isy (ggf. ist im Kontextmenü auf „Show hidden files“ zu klicken). Damit wird das neue Stylesheet im Dokument unter dem Namen „transparency“ nutzbar. Jetzt kann ein Objekt markiert und im Kontextmenü bei „Opacity: opaque“ mit „50 %“ aktiviert werden. Ein denkbares Ergebnis zeigt die, die es an Schönheit glatt mit den Fettecken von dem berühmten, aber lange verblichenen Kerl aufnehmen kann, der jeden für einen Künstler hielt – sicherlich auch den Erschaffer dieses Gesamtkunstwerkes.

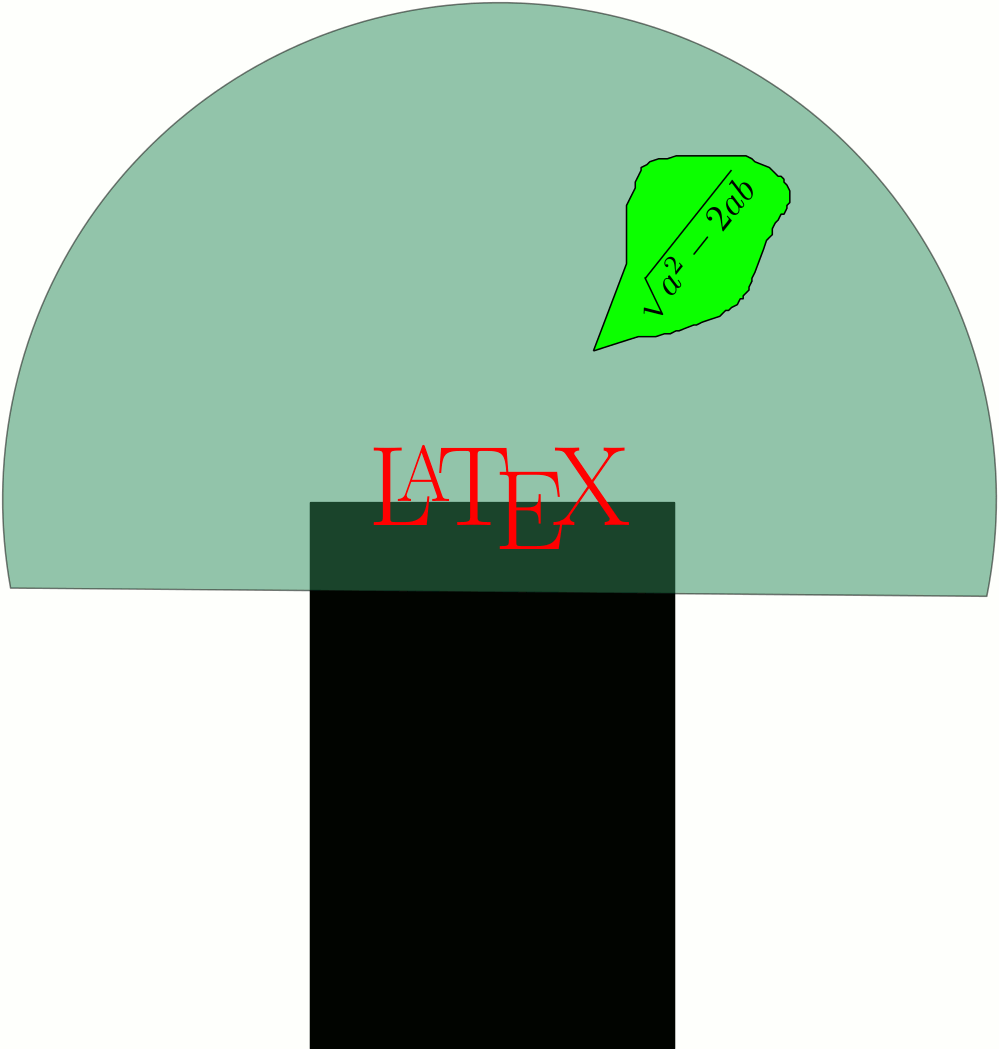

Mit Ipe erstelltes Bild mit 50 % transparentem Objekt.
Soll der Funktionsumfang von Ipe erweitert werden, so lassen sich sogenannte Ipelets (in Lua oder C++ geschrieben) erstellen, vgl. die bereits vorhandenen Ipelets im Menü unter „Ipelets“ bzw. die Lua-Dateien, derzeit z. B. bei Ubuntu zu finden unter /usr/lib/ipe/7.0.10/ipelets.
Falls benötigt, kann mit dem integrierten Skript ipe-update-master auf den Vorspann des LaTeX-Dokumentes (\usepackage{...}, \newcommand{...} und Co.) zugegriffen werden.
Etwas, das Ipe derzeit vermissen lässt, nämlich dynamische geometrische Objektabhängigkeiten (Zitat aus „Unlike Ipe, VRR supports dynamic dependencies of objects“ [3]), bietet der von Ipe beeinflusste [8] Grafikeditor VRR [9], der allerdings seit einiger Zeit ungeändert im Beta-Status verharrt.

Fazit

Ob man gut daran tut, mit Ipe seine Zeichnungen zu erstellen, oder ob es nicht besser wäre ein konkurrierendes Programm, wie etwa das KDE-Programm kig, (siehe „Erstellen geometrischer Skizzen mit kig“, freiesMagazin 12/2009 [10]) oder eine der vielen weiteren möglichen Alternativen einzusetzen, ist nur durch Testversuche herauszufinden. Schwachstellen haben beide genannten Programme und die Ungenannten werden sich bei genauer Prüfung keineswegs durch absolute Perfektion auszeichnen.
Mit Ipe hat man ein Programm mit eleganter Handhabung, das sich durch LaTeX-Nähe und durch eine zügig – und gelegentlich gut bis sehr gut funktionierende – zu bewerkstelligende pdf-Grafik-Kopierfunktion bei schlechter Texterkennung auszeichnet.
Links
[1] http://tug.ctan.org/tex-archive/graphics/pgf/base/doc/generic/pgf/pgfmanual.pdf
[2] http://lamut.informatik.uni-wuerzburg.de/mediawiki/ipe7/index.php/Main_Page
[3] http://ipe7.sourceforge.net/
[4] http://www.tug.org/pracjourn/2006-2/hlavacek/
[5] http://de.wikipedia.org/wiki/Xfig
[6] http://sourceforge.net/projects/ipe7/files/tools/
[7] http://wiki.ubuntuusers.de/PDF#pdftk
[8] http://atrey.karlin.mff.cuni.cz/projekty/vrr/doc/man/progman/The-original-idea.html#The-original-idea
[9] http://atrey.karlin.mff.cuni.cz/projekty/vrr/
[10] http://www.freiesmagazin.de/freiesMagazin-2009-12/
Autoreninformation
Stefan Apke schätzt Programme in Unix-Tradition – schlank, übersichtlich und stark in ihrer speziellen Funktion. Ipe ist sowohl schlank, einsatzfähig als auch gut gepflegt – seit 1993 vom gleichen Programmierer.
Diesen Artikel kommentieren

Zum Index

Heimautomatisierung für Hardwarebastler

von Hans Müller
Wer gerne und viel eigene Hardware entwickelt, hat in der Regel das Problem, dass er nicht auch noch die zusätzlich benötigte Software entwickeln kann oder möchte. Da es ohne diese aber oftmals nicht geht, sind intelligente und einfach einzusetzende Lösungen gefragt. Eine dieser Lösungen ist die OpenAPC-Software [1], welche hier vorgestellt werden soll.
Auf einschlägigen Messen werden in schöner Regelmäßigkeit immer wieder faszinierende Heimautomatisierungslösungen vorgestellt, welche gar Sagenhaftes zu leisten vermögen: Sie verwalten teilweise das gesamte Haus inklusive Beleuchtungs-, Lüftungs- und Heizungssteuerung sowie Kühlschrank und Speisekammer inklusive automatisiertem Einkauf. All diese Lösungen haben zumeist aber auch das gleiche Problem: Sie sind unglaublich teuer, damit für den Normalanwender nicht erschwinglich und aufgrund dessen auch kaum mehr als Studien, die zudem niemals wirklich den Markt erreichen. Darüber hinaus sind all diese umfassenden Lösungen zumeist auch nur auf Hausbesitzer zugeschnitten. Wohnungsmieter, welche nicht nach Belieben die Wände aufreißen und Kabel verlegen können, bleiben mehrheitlich außen vor.
Einen Lichtblick gab es vor einiger Zeit mit der Ankündigung der digitalSTROM-Technologie. Eine Schweizer Firma wollte kleine Schalteinheiten in der Größe einer Lüsterklemme verkaufen, welche sich wie eine solche in bestehende Elektroinstallationen einbauen lassen, um dann über ein Signal von einem Steuergerät im Sicherungskasten geschaltet zu werden. Was sich in der Ankündigung wie die ultimative Lösung für alle Heimautomatisierer angehört hat, war in der Realität leider eine Enttäuschung. Schlussendlich wurde verkündet, dass eben diese „Schalt-Lüsterklemmen“ nicht einzeln, sondern nur zusammen mit fertigen Geräten verkauft werden. Ein weiteres K.O.-Argument war der angekündigte Preis für die verbliebenen Möglichkeiten mit nicht unter 1000 Euro pro Raum [2].

Selbst gebaut und maßgeschneidert

So bleibt dem ambitionierten Bastler also nach wie vor nichts weiter übrig, als selber Lösungen zu finden und diese in eigener, selbst entwickelter Hardware zu realisieren. Während diese Hardwarekomponenten immer sehr individuell und speziell auf den gewünschten Einsatzzweck zugeschnitten sein werden, ist es für die Ansteuerungsseite wünschenswert, eine fertige Software einzusetzen, welche die Kontrolle übernimmt und auch eine schöne, leicht verständliche Benutzeroberfläche darstellt. Da dieser Teil eines Projektes einen durchaus nennenswerten Teil des Gesamtaufwandes ausmachen kann, sind einfach zu handhabende Lösungen gefragt, die es im Optimalfall noch nicht mal erfordern, selbst zum Compiler zu greifen und eigenen Code für die Steuerungsplattform zu schreiben.
Aber auch hier wird es wieder eng, wenn die Vorgaben „möglichst preiswert“ und „Linux-Unterstützung“ lauten. Anders als in anderen Fällen ist hier aber der Preis bereits das Argument, welches die Suche kompliziert macht. Bemüht man die eigene Lieblingssuchmaschine, um nach Steuerungs- bzw. Visualisierungssoftware zu suchen, so wird man von Treffern geradezu überrollt. Leider sind die gefundenen Lösungen aber allesamt teuer und / oder an eine (ebenso teure) herstellerspezifische Hardware gebunden und / oder nur für Windows zu bekommen und / oder für den eigentlichen Einsatzzweck viel zu komplex und verbrauchen damit viel zu viele Ressourcen. Die Suche auf Plattformen für Freie Linux-Software verbessert die Situation ein wenig: Freshmeat [3] und SourceForge [4] wissen von vielen spannenden Projekten aus den Bereichen Steuerung und Automatisierung. Viele davon sind wiederum Lösungen, welche in andere Software eingebunden werden möchten (da sie nur Teilaspekte oder bestimmte Kommunikationsstandards beherrschen) oder sie erfordern explizite Programmierkenntnisse bzw. kommen gar ganz ohne Oberfläche daher, da sie im Hintergrund laufen sollen.

Klickibunti mit Anspruch

OpenAPC steht für „Open Advanced Process Control“ und bedeutet so viel wie „offene, fortgeschrittene Prozesskontrolle“. Die Software selbst ist scheinbar für den industriellen Einsatz gedacht, kann dank der direkten Unterstützung von z. B. einfachen Parallelports oder der LCDproc-Displayansteuerungssoftware [5] aber auch problemlos für Heimautomatisierungsprojekte verwendet werden. Die hier vorgestellte Version 1.0 (Codename „Cocoa Beach“) besitzt deswegen auch viele Funktionen, wie beispielsweise eine Benutzer- und Rechteverwaltung, welche für heimische Steuerungsaufgaben eher irrelevant sind. Was letztendlich den Ausschlag gegeben hat, eben diese Softwarelösung zu wählen, sind vier Argumente:
Bei weiterer Vertiefung in das Paket finden sich dann doch – optional – noch Möglichkeiten, selbst geschriebene Software zu integrieren, um z. B. eigene Hardware anzubinden oder komplexere Steuerungsaufgaben zu übernehmen. Beispielprogramme und Dokumentationen dazu hält ein eigenes SDK bereit.
Doch der Reihe nach: Auf der Downloadseite des Projektes [6] finden sich die verschiedenen Softwarepakete. Neben einer Variante für Windows gibt es dort auch fertige Pakete im RPM-Format für Fedora, Red Hat und Co. sowie im DEB-Format für Ubuntu, Debian und kompatible. Dies gilt jedoch nur für das Gesamtpaket, welches quasi die Entwicklungsumgebung darstellt.
Darüber hinaus sind auf der Downloadseite auch noch als „Runtime“ titulierte Pakete als ZIP- bzw. TAR.BZ2-Archiv zu haben. Diese sind für das Zielsystem gedacht und müssen dort manuell installiert werden. Das ist umständlich, hat aber den Vorteil, dass nur die Komponenten auf das eigentlichen Zielsystem kopiert werden müssen, die wirklich benötigt werden. Das spart Platz, was bei knappen Ressourcen interessant sein kann. Insbesondere bei typischer Embedded-Hardware sind diese ja meist sehr knapp bemessen. Um diesen doch etwas mühsamen Kopiervorgang etwas zu erleichtern, enthalten diese Runtime-Pakete die Daten aber bereits in einer Struktur, welche das Dateisystem und die Lage der einzelnen Teile in selbigem reflektiert.
Doch zurück zum Entwicklungspaket: Nach der Installation des zur Distribution und zur Plattform passenden Paketes (es werden gesonderte Varianten für x86_64, x86 und ARM angeboten) findet sich im Startmenü ein neuer Eintrag „OpenAPC Editor“. Dieser versteckt sich entweder unter „Sonstiges“ oder ist unter „Elektronik/Automation“ zu finden. Nach dem Start dieses Editors präsentiert sich eine sehr aufgeräumte Oberfläche mit nur wenigen Menüs und Toolbar-Buttons. Die eigentlich interessanten Funktionen sind allesamt in Kontextmenüs versteckt. So ergibt sich der erste Aha-Effekt, wenn man im HMI-Editor die rechte Maustaste betätigt: Es öffnet sich ein Popup-Menü, welches Zugriff auf verschiedenste GUI-Elemente bietet, die wiederum in logischen Untergruppen wie z. B. „Steuerung“, „Statisch“ oder „Anzeige“ angeordnet sind.
Dieser HMI-Editor selbst ist sozusagen der Oberflächendesigner, was der Name auch schon selbst aussagt: „HMI“ steht für „Human Machine Interface“, also Mensch-Maschine-Schnittstelle und stellt eine Verbindung dar, welche auf der einen Seite „Mensch“ spricht (also leicht verständliche Bedienelemente anbietet) und diese in „Maschine“ übersetzt (also Kommandos und Datenflüsse generiert, welche vom Computer verstanden und verarbeitet werden können).

Oberflächendesign

Im Folgenden soll nun die Benutzung der Software für eigene Steuerungsaufgaben anhand einer Rollladensteuerung exemplarisch beschrieben werden. Die Steuerung für dieses Beispiel ist recht simpel aufgebaut: es gibt einen Button für „hoch“, einen für „runter“ sowie eine kleine Anzeige, wenn die Rollladen gerade gefahren werden. Die Verbindung zur Hardware soll in diesem Beispiel über die Parallelschnittstelle geschehen, da es für diese bereits fertige Relaiskarten gibt, welche zum Schalten der Hardware benutzt werden können.
In einem ersten Schritt soll das Layout der Benutzerschnittstelle erstellt werden. Dazu wird mit Hilfe des bereits erwähnten Kontextmenüs im HMI-Editor mittels des Menüpunktes „Steuerung -> Umschalter“ zuerst ein einzelner Togglebutton hinzugefügt. Ist dieser Button für die weitere Bearbeitung ausgewählt, so wird das mittels eines blauen Rahmens signalisiert. Dieser besitzt an den Ecken und an den Seiten hervorgehobene Greifpunkte, welche sich dazu benutzen lassen, die Größe des Elements zu verändern. Der Greifpunkt rechts unten behält bei diesem Skaliervorgang übrigens das Seitenverhältnis bei. Greift man das Element innerhalb dieser blauen Umrandung aber außerhalb der markierten Greifpunkte, so kann die Position verändert werden. So können die beiden Buttons schon mal grob angeordnet werden.
Eine exaktere Positionierung und weiterführende Konfigurationsmöglichkeiten finden sich in den Objekteigenschaften. Den entsprechenden Dialog erreicht man durch einen Doppelklick auf den entsprechenden Button. Leider funktioniert dieser Doppelklick nicht immer, insbesondere bei GUI-Elementen, die als externes Plug-in implementiert sind, scheint dies der Fall zu sein. Hier kann aber entweder der Editier-Button in der Toolbar (gekennzeichnet durch ein Stift-Symbol) oder aber wieder das Kontextmenü auf dem Pfad „Ausgewähltes Steuerungselement -> Editieren“ bemüht werden.
In diesem Dialog finden sich verschiedene Karteikartenreiter, mit denen sich diverse Eigenschaften verändern lassen. Im Ersten können beispielsweise die exakte Größe und Position angegeben sowie dem Element ein eindeutiger Name zugewiesen werden. Dieser Name wird später noch benötigt; der erste Button soll hier den Namen RL1Hoch erhalten. Die untere Hälfte dieses Karteikartenreiters ist zweigeteilt und lässt unterschiedliche Definitionen für die Zustände HIGH und LOW zu. Jedes GUI-Element kann extern angesteuert zwei unterschiedliche Zustände mit unterschiedlichen Layouts haben. Diese Layouts werden hier festgelegt – für dieses Beispiel wird das gleich noch bei der Anzeige des Betriebszustandes verwendet. Für den aktuell bearbeiteten Button genügt es jedoch, diesem eine Größe zuzuweisen (damit auch eine Bedienung per Touchscreen möglich ist, wird die Höhe auf 60 Punkte festgelegt) und eine größere Schrift für eine gefälligere Darstellung auszuwählen. Sowohl die Schrift als auch der neue Text „hoch“ des Buttons sind in diesem Fall in der Spalte LOW vorzunehmen.
Die beiden Karteikartenreiter „Datenerfassung“ und „Benutzerrechte“ bleiben unverändert, diese sind für Loggingaufgaben und die Rechteverwaltung vorgesehen, welche in diesem Beispiel nicht benötigt werden. Interessanter wird es allerdings ganz auf der rechten Seite im Karteikartenreiter „Gegenseitiger Ausschluss“: Hier befindet sich eine Combobox mit gleichem Namen, in dieser wird der einzige Eintrag „Neuen Ausschluss anlegen“ ausgewählt. Dieser Ausschluss wird im Zusammenhang mit dem Button zum Herunterfahren der Rollladen benötigt. Die Funktion stellt sicher, dass immer nur einer der beiden Buttons betätigt ist und deswegen keine widersprüchlichen Steuerungssignale abgegeben werden. Der neue Anschluss erhält den Namen RL1. Damit sind die Einstellungen an diesem Button beendet.
Für den zweiten Button wird es schon einfacher: Das Kontextmenü hält eine Funktion „Ausgewähltes Element -> Duplizieren“ bereit, welches eine Kopie dieses Buttons anlegt. In dieser Kopie müssen lediglich noch der eindeutige Name neu gesetzt (RL1Runter), der Text von „hoch“ auf „runter“ geändert und der gegenseitige Ausschluss auf das jetzt bereits vorhandene Element RL1 gesetzt werden. Damit sind alle nötigen Steuerungselemente bereits vorhanden, es fehlt nur noch ein Anzeigeelement.

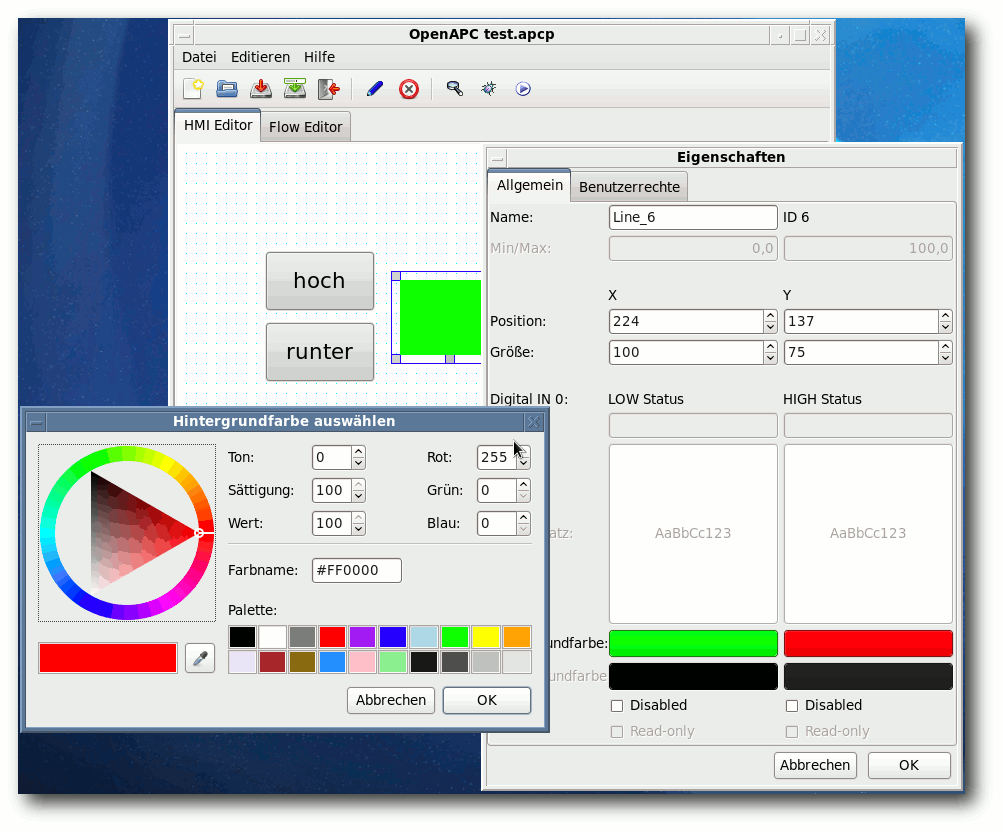

Der HMI-Editor mit geöffnetem Objektdialog und dem GNOME Color Chooser.
Hier gibt es viele verschiedene Möglichkeiten: Man kann mit Symbolen arbeiten, Bilder anzeigen und anderes mehr. Der künstlerischen Gestaltungsfreiheit sind also kaum Grenzen gesetzt. Da ich persönlich allerdings wenig künstlerische Begabung habe, soll in diesem Beispiel ein statisches Element für diesen Zweck „missbraucht“ werden: Eine Linie, die als farbige Box eingesetzt wird. Das Vorgehen ist bei der Nutzung der anderen gestalterischen Möglichkeiten prinzipiell ähnlich, sodass die Verwendung der Linie zur Erklärung der Funktion keine Einschränkung darstellen sollte. Das gesuchte GUI-Element selbst findet sich im Kontextmenü unter „Statisch -> Linie“ und soll zukünftig zwei Zustände signalisieren: Rot, wenn der Rollladenantrieb angesteuert wird, und grün, wenn er deaktiviert ist und deswegen nicht läuft. Die entsprechenden Einstellungen werden wieder im ersten Karteikartenreiter der Objekteinstellungen vorgenommen. Zuerst wird wieder ein eindeutiger Name vergeben, hier RL1Display. Dann wird die Größe auf 100x75 Pixel gesetzt, sodass auch wirklich ein Rechteck dargestellt wird. Die beiden Farben werden über die Hintergrundfarbe festgelegt, ein Klick auf den entsprechenden Button öffnet einen Auswahldialog. Hier nun soll in der Spalte LOW grün gewählt werden, in HIGH rot. Damit ist das GUI-Design bereits beendet; der nächste Schritt ist die Implementierung der Ansteuerungslogik.

Form und Funktion

Dafür kommt nun der „Flow Editor“ zum Einsatz, welcher sich hinter dem zweiten Karteikartenreiter im Hauptfenster verbirgt. Während der „HMI Editor“ rein für die Erstellung des visuellen Layouts zuständig ist, wird hier festgelegt, was im Hintergrund geschehen soll und wie die einzelnen Elemente voneinander abhängig sind. Das passiert mittels einer Art Blockschaltbild.
Ein Rechtsklick in diesem Editor öffnet wiederum ein umfangreiches Kontextmenü, bei dem vorerst der erste Eintrag „Steuerungselement anlegen“ wichtig ist. Dieser öffnet seinerseits ein Fenster, in dem die zuvor angelegten GUI-Elemente mit ihren eindeutigen Namen aufgelistet sind. Ein Doppelklick auf RL1Hoch fügt nun dem Blockschaltbild ein erstes Element hinzu.
Dieses Symbol kann man mit der linken Maustaste verschieben. Es besitzt diverse Ein- und Ausgänge. Die Eingänge eines solchen Elementes sind dabei immer an der Oberseite angeordnet und zeigen in das Element hinein, die Ausgänge sind an der Unterseite angeordnet und zeigen heraus.
An dieser Stelle vielleicht ein wenig Theorie. Es gibt ein paar einfache Regeln für ein solches Blockschaltbild:
Mit diesen Regeln und dem Wissen um die Funktion der Ein- und Ausgänge von Elementen lässt sich nun schon alles Mögliche recht einfach realisieren.
Mit einigen weiteren Klicks können auch die anderen beiden Elemente aus der „Steuerungselemente“-Liste (deren Inhalt ja den GUI-Elementen im HMI-Editor entspricht) in den Flow-Editor eingefügt werden. Hier fällt nun eines auf: Alle Elemente besitzen ganz links einen Digitaleingang D0 (Symbolfarbe weiß), der direkt auf den Ausgang D0 durchgeschleift wird. Dieser Eingang bestimmt den Status des GUI-Elements, Änderungen des Eingangssignals bewirken direkt eine Änderung des Layouts entsprechend den Voreinstellungen für LOW und HIGH in den Objekteigenschaften. Die Buttons besitzen noch einige Ein- und Ausgänge mehr; an dieser Stelle ist aber vorerst nur der Ausgang D1 interessant: Hier wird der Status des jeweiligen Buttons übertragen, wenn er vom Nutzer betätigt wird. Damit steht fest, wie das erste Blockschaltbild aussehen muss: Die beiden Ausgänge D1 der Buttons RL1Hoch und RL1Runter müssen mit dem Eingang D0 des RL1Display verbunden werden.
Dazu ist die linke Maustaste direkt in dem kleinen Dreieck des Ausganges festzuhalten, anschließend zieht man die Maus auf das kleine Dreieck des gewünschten Zieleinganges und lässt sie los. Die Verbindung zwischen den Elementen wird automatisch eingezeichnet. Fertig ist das erste Blockschaltbild, welches jetzt im Debugger getestet werden soll.

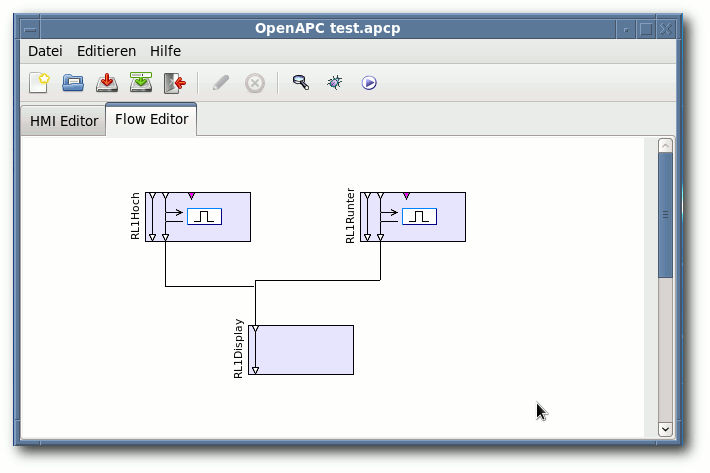

Erste logische Verknüpfungen im Flow-Editor.
Dazu sollte das aktuelle Projekt an dieser Stelle gespeichert werden, damit nicht noch irgend etwas Wichtiges verloren geht. Im Beispiel wird der Name test.apcp gewählt. Anschließend kann der Debugger (welcher ebenso wie der Editor im Runtime-Paket nicht mit enthalten ist) durch einen Klick auf das Käfersymbol in der Werkzeugleiste gestartet werden.
Nun öffnet sich ein rahmenloses Fenster, in dem die Schaltflächen und die Statusanzeige zu sehen sind. Dieses Fenster entspricht der Darstellung auf dem Zielsystem. Abweichend zum Player öffnet der Debugger rechts daneben aber noch ein zusätzliches Statusfenster, welches diverse Meldungen anzeigt und im Fall von Problemen während der Laufzeit auch darüber informieren würde. Die weiteren Debuggerfunktionen wie Singlestepping, Variablenüberwachung sowie Programmflussunterbrechung bei bestimmten Ereignissen werden an dieser Stelle nicht weiter benötigt.
Im Gegensatz zum OpenPlayer, welcher OpenAPC-Projekte in der Runtime „wiedergibt“, startet ein Projekt im Debugger nicht sofort und automatisch; dies geschieht erst durch einen Klick auf das Käfersymbol in der Werkzeugleiste. Mit demselben Button kann ein Programmfluss auch wieder unterbrochen werden. Wenn das Beispielprojekt nun gestartet wird, „erwachen“ die Buttons und zeigen schon erstes Leben: Werden die Buttons wechselseitig betätigt, so wird der jeweils andere Button deaktiviert (was durch den gegenseitigen Ausschluss RL1 realisiert wird, der für beide Buttons gesetzt wurde). Solange einer der beiden Buttons betätigt ist, ist die Anzeige rot (da der Eingang D0 dieses Elements durch den Button ja auf HIGH gesetzt wurde). Nur wenn beide Buttons deaktiviert sind, zeigt auch die Anzeige wieder grün (entsprechend eines LOW-Signals von beiden Buttons am Eingang D0).

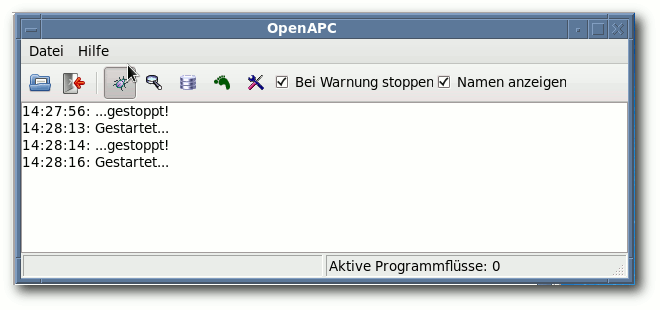

Das Statusfenster des Debuggers.

Die Hardwareanbindung

Was nun noch fehlt, ist die Verbindung zur Hardware, welche in diesem Fall per Parallelport realisiert werden soll. Dazu ist der Debugger zu schließen, da Änderungen am Blockschaltbild vorgenommen werden müssen. Hier soll erstmalig ein Element zum Einsatz kommen, welches in der eigentlichen Oberfläche nicht sichtbar ist, sondern vollständig im Hintergrund arbeitet.
Mit einem Rechtsklick im Flow-Editor öffnet sich wieder das Kontextmenü, welches unter „Element hinzufügen -> Ein/Ausgang“ eine ganze Liste an unterschiedlichsten IO-Elementen anbietet. Für dieses Beispiel ist „Parallelschnittstelle“ die richtige Wahl. Es wird dem Blockschaltbild ein neues Element hinzugefügt, welches per Doppelklick ein Konfigurationsfenster öffnet. Die Möglichkeiten hier sind recht übersichtlich: Dem Element kann ein anderer Name gegeben werden, die Abrufhäufigkeit der Parallelporteingänge kann festgelegt werden (welche bei 125 ms belassen werden kann) und die Basisadresse der Schnittstelle muss angegeben werden (diese ist rechnerabhängig und lässt sich aus den BIOS-Einstellungen ermitteln).
Als nächstes sind noch Verbindungen von den Buttonausgängen zum Parallelportelement herzustellen. Leider ist das Symbol für das Parallelschnittstellenelement zumindest in der Version 1.0 der Software fehlerhaft: Das Element besitzt eigentlich acht digitale Eingänge D0 … D7 und fünf digitale Ausgänge D0 … D4, welche so aber leider nicht im Flow-Editor angezeigt werden. Die Verbindungen müssen also blind auf die Eingänge D0 und D1 gesetzt werden, funktionieren anschließend aber problemlos.

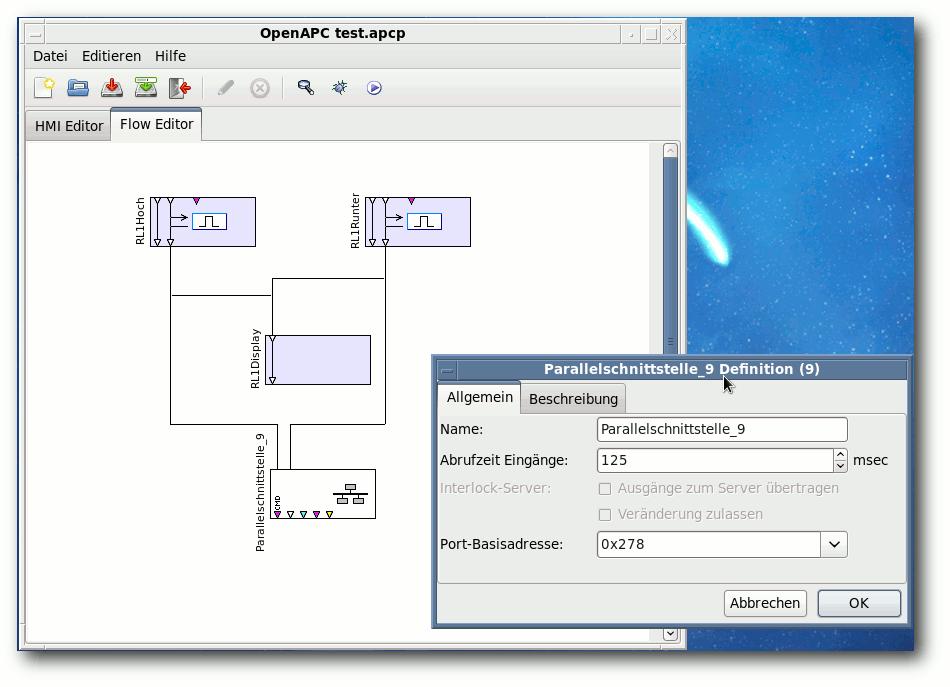

Der Flow-Editor: Leitungen führen hier ins Nichts, funktionieren aber dennoch.
Der Versuch, dieses Projekt jetzt im Debugger zu starten, führt zu einer Überraschung: Dieser meldet, dass nicht auf die Parallelschnittstelle zugegriffen werden kann. Des Rätsels Lösung: Direkte Portzugriffe sind unter Linux nur dem Benutzer „root“ erlaubt, kein anderer Nutzer darf an echten Hardwareadressen herumpoken. Deshalb ist es an dieser Stelle erforderlich, das Projekt manuell und mit Root-Rechten zu starten. Ursache ist hier das Parallelschnittstellen-Plug-in, welches auf die Basisadresse des Parallelports zugreifen muss. Wird dieses Plug-in nicht verwendet, sind keine Root-Rechte erforderlich. Zum manuellen Starten ist in der Konsole entweder der Debugger mit
# OpenDebugger test.apcp
oder aber der Player mittels
# OpenPlayer test.apcp
aufzurufen.
Sofern jetzt tatsächlich irgendetwas am Parallelport angeschlossen ist, mit dem sich die Schaltvorgänge überwachen lassen, kann man sehen, wie die einzelnen Bits entsprechend den Zuständen der beiden Togglebuttons ein- und ausgeschaltet werden.
Damit ist nun bereits das erste Projekt realisiert – und das komplett ohne auch nur eine Zeile Code zu schreiben oder sich um das zu verwendende GUI-Toolkits zu kümmern.

Wie geht es weiter?

Die grundsätzliche Verwendung der OpenAPC-Software sollte anhand dieses kleinen Beispiels verdeutlicht worden sein. Es lohnt sich aber auf alle Fälle, noch ein wenig in der Software zu graben, zu testen, mit ihr zu spielen, zu experimentieren und Möglichkeiten auszuprobieren. Allein die Fülle an HMI- und Flow-Elementen, welche sich noch in den Kontextmenüs verstecken, lassen erahnen, was hier so alles machbar ist.
So finden sich für das GUI-Design die unterschiedlichsten Elemente: Buttons, Eingabefelder, Dreh- und Schieberegler, Checkboxen, Radiobuttons, Rohre, unterschiedlichste schaltbare Symbole, 2-D-Datenplotter, Textlabels, verschachtelbare Karteikartenreiter und anderes mehr. Mit dieser recht vollständigen Sammlung an GUI-Elementen sollte einer ansprechenden Oberfläche eigentlich nichts mehr im Wege stehen.
Ähnlich sieht es bei den Flowelementen aus, hier gibt es z. B. verschiedenste konfigurierbare Logikgatter, Konverterfunktionalitäten, um die verschiedenen Datentypen ineinander umwandeln zu können, Rechenoperationen, Elemente zur Steuerung und Beeinflussung des Programmablaufes und diverse Hardwaretreiber. Insbesondere letztere sind eine Fundgrube: Während Robotercontroller und Treiber zur Ansteuerung von Lasermaschinen für den Heimanwender eher uninteressant sind, gibt es hier auch die Möglichkeit, Stellmotoren einzubinden, auf MySQL- [7] und PostgreSQL-Datenbanken [8] zuzugreifen, mit einem LCDproc-Server zu kommunizieren, TCP/IP-Datenverbindungen herzustellen, Text als Sprache auszugeben und vieles mehr. Nicht unerwähnt bleiben sollen die ebenfalls bereits vorhandenen Treiber für das AVR Net-IO-Board [9], welches ob seines günstigen Preises gerade in Bastlerkreisen sehr beliebt ist.
Weiterführende Informationen bietet auch das Handbuch [10], welches ebenfalls auf der Downloadseite [6] des Projektes heruntergeladen werden kann, aber leider nur in Englisch vorliegt. Dort finden sich auch andere interessante Ressourcen wie einige Beispielprojekte sowie das Software Development Kit, welches für all jene interessant wird, die eigene Plug-ins schreiben wollen, um damit selbst gebaute Hardware ansteuern zu können. Auch hier ist die Beschreibung der Programmierschnittstellen allerdings wieder komplett in Englisch gehalten.

Fazit

Die OpenAPC-Software hat durchaus noch Mängel und offensichtliche Bugs, auch ist die deutsche Übersetzung teilweise lückenhaft. Allerdings kann sie mit nur wenig Tüftel- und Bastelarbeit durchaus produktiv genutzt werden. Allein die Tatsache, dass es sowohl unter Windows als auch unter Linux kein vergleichbares freies Softwarepaket gibt, macht OpenAPC aus meiner persönlichen Sicht ganz klar zu einer Empfehlung.
Hier lassen insbesondere die offenen und gut dokumentierten Programmierschnittstellen hoffen: Wenn die Open-Source-Community diese einmal für sich entdeckt, kann innerhalb kürzester Zeit ein unschlagbar großer und hilfreicher Pool aus Plug-ins entstehen.
Ein anderes Highlight, das nicht unerwähnt bleiben soll, ist die Portabilität: So verspricht die OpenAPC-Software, dass es egal ist, auf welchem Betriebssystem und auf welcher Plattform ein Projekt erstellt wurde, es wird in jedem Fall auch in einer Runtime eines anderen Systems laufen. Zumindest für x86 und ARM kann ein kleiner Test das bestätigen: Ein OpenAPC-Projekt, welches auf einem x86-Fedora erstellt wurde, funktioniert im OpenPlayer problemlos unter ARM/Debian.
Links
[1] http://www.openapc.com/
[2] http://www.heise.de/newsticker/meldung/Guenstige-Heimautomatisierung-dank-digitalStrom-979944.html
[3] http://www.frehmeat.net/
[4] http://www.sourceforge.net/
[5] http://lcdproc.org/
[6] http://www.openapc.com/download.php
[7] http://www.mysql.de/
[8] http://www.postgresql.org/
[9] http://www.pollin.de/shop/dt/NjI5OTgxOTk-/Bausaetze_Module/Bausaetze/AVR_NET_IO_Fertigmodul.html
[10] http://www.openapc.com/download/manual.pdf
Autoreninformation
Hans Müller ist als Elektroniker beim Thema Automatisierung mehr der Hardwareimplementierung zugeneigt als dem Softwarepart und hat demzufolge auch schon das ein oder andere Gerät in der privaten Wohnung verkabelt.
Diesen Artikel kommentieren

Zum Index

Linux als ISDN-Telefon

von Axel Reinhardt
Wenn eine (alte) FRITZ!Card PCI und ein Headset vorhanden sind, sowie eine Kabel-Verbindung vom PC zum NTBA hergestellt werden kann, ist das Telefonieren über ISDN mit der Software ANT (ANT is Not a Telephone) möglich. Dadurch hat man ein ISDN-Telefon mit einem Headset.
Redaktioneller Hinweis: Der Artikel „Linux als ISDN-Telefon“ erschien erstmals bei Pro-Linux [1].
Die Tests wurden mit einem Standard-Headset
mit Klinkensteckern, einem Bluetooth-Headset (Plantronics Voyager 520) und einem USB-Headset (Logitech H360) durchgeführt. Das USB-Headset hat den Vorteil, dass es in ANT-Phone als Ton-Eingabe- und Ausgabegerät fest eingestellt werden kann (front:CARD=Headset,DEV=0).
Leider muss auch darauf hingewiesen werden, dass der Gesprächspartner ein, wenn auch leichtes, Rauschen oder Knistern im Hintergrund hört. Das wurde bei allen drei Headsets festgestellt.
Die Beschreibung in diesem Artikel bezieht sich auf Ubuntu 10.04 „Lucid Lynx“. Sollte man versuchen, diese Beschreibung auf anderen Linux-Distributionen nachzuvollziehen, so muss zumindest die Konfiguration im Abschnitt „ISDN-Karte konfigurieren“ anders ausgeführt werden.

Headset testen

Die Funktion des Headsets sollte man zuerst testen. Dazu prüft man unter „System -> Einstellungen -> Klang“ die Audio-Einstellungen und wählt im Tab „Eingabe“ das richtige Verbindungsglied aus. Bei Headsets, die am Front-Panel angeschlossen sind, wird das meistens „Microphone 2“ sein. Die Eingabe und Ausgabe testet man, indem man unter „Unterhaltungsmedien -> Audio-Recorder“ eine Testaufnahme macht und diese wiedergibt. Funktioniert das Headset, dann kann mit der Konfiguration der ISDN-Karte fortgefahren werden.

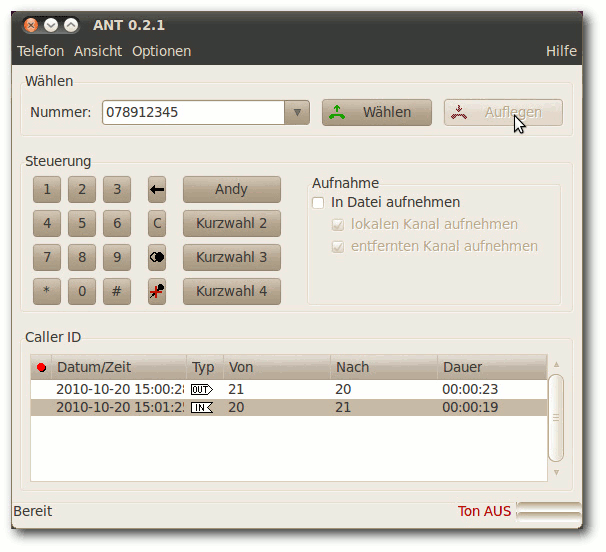

ANT-Phone mit Ubuntu-Dark-Theme.

ISDN-Karte konfigurieren

Da bei Ubuntu Lucid Lynx kein Kernel-Modul (fcpci) vorhanden ist, das für die FRITZ!Card benötigt wird, um mit der Software-Schnittstelle CAPI 2.0 zu kommunizieren, muss dieses selbst übersetzt werden.
Der Quellcode ist auf dem Server der Berliner Linux User Group e. V. zu finden [2]. Das Archiv für Lucid Lynx heißt fritz-fcpci-src-2.6.31_untested.tar.bz2.
Die Pakete, die für die Übersetzung und den Betrieb benötigt werden, muss man nötigenfalls noch installieren. Dies sind build-essential, capiutils und libcapi20-dev mitsamt deren Abhängigkeiten.

Modul kompilieren

Das Entpacken des Archivs und das Kompilieren des Quellcodes sollte man als normaler Benutzer machen. Nahezu alles andere muss man als Root erledigen.
$ tar xvjf fritz-fcpci-src-2.6.31_untested.tar.bz2
Das Modul muss man nun – je nach System (32/64 Bit) – übersetzen:
$ cd fritz-fcpci-src-2.6.31_untested/lib
$ rm fcpci-lib.o
$ ln -s 32_fcpci-lib.o fcpci-lib.o
Die letzte Zeile lautet bei einem 64-Bit-System
$ ln -s 64_fcpci-lib.o fcpci-lib.o
Danach geht der Build-Prozess normal weiter:
$ cd ../fcpci_src
# make clean
# make all
Die installierten Pakete capiutils und libcapi20-3 werden für den Betrieb benötigt und dürfen nicht gelöscht werden.

Modul installieren

Um das Modul zu installieren, kopiert man es einfach mit Root-Rechten in den richtigen Ordner:
# mkdir /lib/modules/`uname -r`/extra
# cp fcpci.ko /lib/modules/`uname -r`/extra/
# depmod -a
Das bereits geladene avmfritz-Modul muss man nun deaktivieren und das neue fcpci-Modul aktivieren:
# modprobe -rf fcpci
# modprobe -rf avmfritz
# modprobe -v fcpci
Das auf dem System vorhandene avmfritz-Modul darf bei einem Neustart nicht mehr geladen werden. Dazu muss man die Datei /etc/modprobe.d/blacklist-avmfritz.conf mit folgendem Inhalt anlegen:
blacklist avmfritz
Damit CAPI die FRITZ!Card auch erkennt, muss man in Zeile 12 der Datei /etc/isdn/capi.conf die Raute (#) vor dem Eintrag entfernen:
fcpci		-		-	-	-	-	-
Durch einen Eintrag in /etc/modules kann man CAPI und das fcpci-Modul beim Systemstart automatisch laden:
# Fritz!Card
capidrv
capi
fcpci

Karte nutzen

Zum Schluss muss man noch die Fritz!Card initialisieren:
# capiinit start
Wenn alles richtig konfiguriert wurde, sollte man nun Informationen über die Karte erhalten. Wichtig ist, dass zwei B-Kanäle (BChannels: 2) vorhanden sind:
$ capiinfo
Number of Controllers : 1
Controller 1:
Manufacturer: AVM GmbH
CAPI Version: 2.0
Manufacturer Version: 3.11-07  (49.23)
Serial Number: 1000001
BChannels: 2
...
Um sicherzustellen, dass beim Systemstart alle Treiber und Module geladen werden, kann nun ein Neustart durchgeführt und alles noch einmal mit capiinfo überprüft werden.
Weitere Informationen zur Installation liefert ein Howto der LUG [3].

ANT-Phone installieren und einrichten

ANT-Phone befindet sich in den Paketquellen von Ubuntu und kann über das Paket ant-phone installiert werden. Daneben benötigt man auch noch isdnutils-base und isdnlog sowie deren Abhängigkeiten.
Bei der Installation erscheint ein Fenster „Konfiguriere isdnlog“, bei dem man Folgendes eingibt (die eigene Ortsvorwahl ohne führende Null):
Der Pfad zur ISDN-Logdatei muss in der Datei /etc/isdn/isdn.conf geändert werden:
LOGFILE = /var/log/isdn.log
Danach sollte man eine leere Logdatei (Aufzeichnung aller Anrufe) erstellen
# touch /var/log/isdn.log
und isdnutils mitteilen, dass keine Konfiguration benötigt wird:
# touch /etc/isdn/noconfig
Damit diese Änderungen wirken, muss man die isdnutils neu starten:
# service isdnutils restart
Für ANT-Phone selbst sollte man noch eine leere Optionsdatei anlegen:
$ mkdir ~/.ant-phone/
$ touch ~/.ant-phone/options
Jetzt kann man ANT-Phone auch schon im Terminal starten:
$ ant-phone
Man sollte dabei auf Fehlermeldungen achten. Wenn alles okay ist, kann man weitermachen, indem man ANT-Phone unter „Optionen -> Einstellungen“ konfiguriert:
Nun kann man das Headset unter „Telefon -> Pegelkontrolle“ testen.
Bei der Installation von ANT-Phone wird kein Menü-Eintrag erstellt. Einen neuen kann man durch Anlegen der Datei /usr/share/applications/ant-phone.desktop erstellen:
[Desktop Entry]
Encoding=UTF-8
Name=Ant-Phone
GenericName=ISDN Telefon
Comment=Software ISDN Telefon
Exec=/usr/bin/ant-phone
Icon=/usr/share/pixmaps/ant-phone_32x32.xpm
Terminal=false
Type=Application
StartupNotify=false
Categories=GNOME;GTK;Telephony;Network;
Listing: ant-phone.desktop
Damit der Eintrag sichtbar ist, muss man noch den Menü-Cache neu erstellen:
# /usr/share/gnome-menus/update-gnome-menus-cache /usr/share/applications |  tee /usr/share/applications/desktop.$LANG.cache
ANT-Phone kann nun über das Menü („Internet -> Ant Phone“) gestartet werden. Die vier Kurzwahl-Buttons können durch Anklicken mit der rechten Maustaste geändert werden.
ANT-Phone besitzt kein eigenes Telefonbuch, Telefonnummern können jedoch aus anderen Anwendungen gewählt werden, wenn ANT-Phone bereits läuft. Hierzu verwendet man folgenden Befehl:
$ ant-phone -c <Telefonnummer>

Vorbereiten für die Praxis

Wenn ANT-Phone beim Herunterfahren des PCs nicht geschlossen wurde, wird der Socket nicht gelöscht und ANT-Phone muss mit der Option -r gestartet werden. Dies sollte einem normalen Benutzer nicht zugemutet werden, deshalb sollte man den Socket beim Anmelden an GNOME löschen. Das wird in einer neuen Datei /etc/gdm/PostLogin/Default erledigt:
#!/bin/sh
#
# Wenn Ant-Phone nicht geschlossen
# wurde, Socket loeschen
if [ -S $HOME/.ant-phone/.socket ]
then
   rm $HOME/.ant-phone/.socket
   pkill ant-phone
fi
exit 0
Listing: ant-default.sh
Die Datei muss noch ausführbar gemacht werden:
# chmod 755 /etc/gdm/PostLogin/Default
Telefonbücher aus anderen Anwendungen, zum Beispiel Telefonnummernlinks einer Webseite oder Telefonnummern aus dem Adressbuch von Thunderbird, können verwendet werden, um diese an ANT-Phone zu übergeben.
Dazu erstellt man ein neues Skript /usr/local/bin/ant-call.sh für „url-handler“, da ANT-Phone den Begriff „callto:“ nicht versteht und um die Telefonnummer eventuell zu bereinigen:
#!/bin/sh
# Telefonnummer an Ant-Phone uebergeben.
# url-handler: /desktop/gnome/url-handlers/callto/

# Telnr. muss vorhanden sein
if [ -z "$1" -o "$1" = "callto:" ]; then
   zenity --info \
    --title="Rufnummer waehlen" \
    --text="Keine Rufnummer zum Waehlen vorhanden."
   exit 0
fi

# callto:, Bindestrich, Schraegstrich und Leerzeichen aus Telnr. entfernen
TELNR=`echo "$1" | sed -e 's/callto://g' -e 's/-//g' -e 's/\///g' \
 -e 's/\ //g' -e 's/%20//g'`

# Automatische Amtsholung bei Betrieb an einer Nebenstellenanlage
#if [ ${#TELNR} -gt 2 ]; then
#   TELNR="0$TELNR"
#fi

# Pruefen, ob Ant-Phone gestartet
if [ -z `pidof ant-phone` ]; then
   zenity --info \
    --title="Rufnummer waehlen" \
    --text="Bitte zuerst Ant-Phone starten.\nEine Verbindung zur Rufnummer $TELNR\nkonnte nicht hergestellt werden."
   exit 0
fi

# Telefonnummer an Ant-Phone uebergeben
ant-phone -c $TELNR
exit 0
Listing: ant-call.sh
Diese Datei muss ausführbar gemacht werden:
# chmod 755 /usr/local/bin/ant-call.sh
Nun muss man noch in GNOME den url-handler ändern (im Original ist das gnomemeeting -c %s):
# gconftool-2 --set --type=string /desktop/gnome/url-handlers/callto/command 'ant-call.sh # gconftool-2 --set --type=bool /desktop/gnome/url-handlers/callto/enabled true
# gconftool-2 --set --type=bool /desktop/gnome/url-handlers/callto/needs_terminal false
Jetzt kann man Telefonnummern aus einer Webseite übernehmen. Ein Beispiel:
<a href="callto:0789-12345">TelNr. 0789-12345</a>
Für die Übernahme von Telefonnummer aus dem Thunderbird-Adressbuch wird das Add-on MoreFunctionsForAddressBook [4] benötigt.
Das Add-on konfiguriert man unter „Extras -> Add-Ons -> MoreFunctionsForAddressBook -> Einstellungen“. Dort wählt man „Verschiedenes -> Für Telefonnummern einen 'callto'-Link einfügen“.
Dies funktioniert auch, wenn ein LDAP-Verzeichnisserver in Thunderbird verwendet wird, in dem Telefonnummern zu den einzelnen Datensätzen gespeichert sind.
Links
[1] http://www.antcom.de/ant-phone/
[2] http://www.pro-linux.de/artikel/2/1469/linux-als-isdn-telefon.html
[3] https://belug.de/~lutz/pub/fcpci/
[4] http://www.belug.de/hilfe-howtos-fcpci.html
[5] https://nic-nac-project.org/~kaosmos/index-en.html
Autoreninformation
Axel Reinhardt nutzt Linux bereits seit 1995 und suchte in letzter Zeit eine Möglichkeit, um freihändig zu telefonieren. Dabei stieß er auf ANT-Phone.
Diesen Artikel kommentieren

Zum Index

Veranstaltungskalender

Messen
Veranstaltung Ort Datum Eintritt Link
5. LIT-OL Oldenburg 12.02.2011 frei http://www.lit-ol.de/
CeBIT Hannover 01.-05.03.2011 39 EUR http://www.cebit.de/
Chemnitzer Linux-Tage Chemnitz 19.-20.03.2011 8 EUR http://chemnitzer.linux-tage.de/
Augsburger Linux-Infotag Augsburg 26.03.2011 frei http://www.luga.de/
FOSSGIS Heidelberg 05.-07.04.2011 - http://www.fossgis.de/konferenz/wiki/Main_Page
(Alle Angaben ohne Gewähr!)
Sie kennen eine Linux-Messe, welche noch nicht auf der Liste zu finden ist? Dann schreiben Sie eine E-Mail mit den Informationen zu Datum und Ort anredaktion ETT freiesmagazin PUNKT de.
Zum Index

Vorschau

freiesMagazin erscheint immer am ersten Sonntag eines Monats. Die Februar-Ausgabe wird voraussichtlich am 6. Februar unter anderem mit folgenden Themen veröffentlicht: Es kann leider vorkommen, dass wir aus internen Gründen angekündigte Artikel verschieben müssen. Wir bitten dafür um Verständnis.
Zum Index

Konventionen

An einigen Stellen benutzen wir Sonderzeichen mit einer bestimmten Bedeutung. Diese sind hier zusammengefasst:
$: Shell-Prompt
#: Prompt einer Root-Shell – Ubuntu-Nutzer können hier auch einfach in einer normalen Shell ein sudo vor die Befehle setzen.
~: Abkürzung für das eigene Benutzerverzeichnis /home/BENUTZERNAME

Zum Index

freiesMagazin-Index 2010

A

Audio

ALSA konfigurieren 12/2010
Jamendo - Ein freier und kostenloser Musikdownload 02/2010
MP3s von Amazon herunterladen 09/2010
Videoschnitt mit Avidemux 08/2010

B

Bildbearbeitung

Bildformat SVG verstehen 12/2010
GIMP automatisieren 09/2010
GIMP in 90 Minuten (kennenlernen) 01/2010
Mit Metapixel ein Mosaikbild erzeugen 05/2010

Browser

Ausblick auf Firefox 4.0 10/2010
Google Charts - Diagramme über das Internet erstellen 03/2010

Buch

Das Betriebssystem GNU/Linux 02/2010
Rezension: Beginning CouchDB 08/2010
Rezension: CouchDB – kurz & gut 08/2010
Rezension: Die Anarchie der Hacker 08/2010
Rezension: GIMP - kurz & gut 03/2010
Rezension: Gentoo Linux - Installation - Konfiguration - Administration 04/2010
Rezension: Make: Elektronik 10/2010
Rezension: Network Hacking 11/2010
Rezension: Phrasebooks 12/2010
Rezension: Python - kurz & gut 03/2010
Rezension: Python – Essential Reference (Fourth Edition) 09/2010
Rezension: Reguläre Ausdrücke Kochbuch 04/2010
Rezension: Typo 3 – Das Praxishandbuch für Entwickler 06/2010

Buch (Fortsetzung)

Rezension: iText in action – Second Edition 12/2010

C

CRM

Pentaho Data Integration 02/2010

Community

Abschluss des zweiten Programmierwettbewerbs 01/2010
Eine zu bewältigende Aufgabe: Linux Professional Institute Certification 02/2010
Jamendo - Ein freier und kostenloser Musikdownload 02/2010
Projektvorstellung: einfachJabber.de 06/2010
Rückblick: Ubucon 2010 in Leipzig 11/2010
Ubuntu Developer Summit 2010 12/2010
freiesMagazin-Programmierwettbewerb: Right2Live 11/2010

D

Dateisystem

ZFS unter Linux 02/2010

Dateiverwaltung

Secure Copy (SCP) per Mausklick in KDE 01/2010

Datenbanken

CouchDB – Datenbank mal anders 06/2010
NoSQL – Jenseits der relationalen Datenbanken 08/2010
Rezension: Beginning CouchDB 08/2010
Rezension: CouchDB – kurz & gut 08/2010

Datensicherung

BackupPC als Backupserver im Heimnetzwerk 02/2010

Datenverwaltung

CouchDB – Datenbank mal anders 06/2010

Datenverwaltung (Fortsetzung)

Pentaho Data Integration 02/2010

Debian

Debian Testing „squeeze“ 04/2010
LinuxAdvanced-USB-Edition - Mehr als eine „digitale Schultasche“ 04/2010
Welches Betriebssystem ist das richtige für Netbooks? 06/2010

Desktop

Die Welt der Fensterdekorationen 05/2010
Nepomuk in KDE – Theorie und Praxis 12/2010
Pimp my Desktop 03/2010

Distribution

Das Grmlmonster und seine Zähne 06/2010
Das neue openSUSE 11.3 ist da 08/2010
Haiku – Eine Alternative für den Desktop 06/2010
MeeGo im Blick 08/2010
Ubuntu 10.04 06/2010
Welches Betriebssystem ist das richtige für Netbooks? 06/2010

E

Editor

Effektives automatisiertes Bearbeiten von Daten mit sed 03/2010
Notepad++ und Notepad2 – Open-Source-Editoren für Windows 09/2010
Vim und das Surround-Plug-in 03/2010

F

Fedora

Fedora 14 12/2010
Kurze Vorstellung der zwölften Fedora-Ausgabe 01/2010

Fenstermanager

Die Welt der Fensterdekorationen 05/2010

Fenstermanager (Fortsetzung)

Die Welt der Fensterdekorationen 05/2010

Freie Projekte

Jamendo - Ein freier und kostenloser Musikdownload 02/2010
Rezension: Sintel 12/2010

G

GNOME

Pimp my Desktop 03/2010

Grafik

Mit Metapixel ein Mosaikbild erzeugen 05/2010
Rezension: GIMP - kurz & gut 03/2010

H

Hardware

Auf dem Tablet serviert – Das WeTab ist massenverfügbar 11/2010
Multiboot-Systeme für USB-Sticks und DVDs 10/2010
Neo – Ein ergonomisches Tastaturlayout 05/2010
Rezension: Make: Elektronik 10/2010
Ubuntu-Live-System von USB-Sticks booten 04/2010
Welches Betriebssystem ist das richtige für Netbooks? 06/2010

I

Installation

Multiboot-Systeme für USB-Sticks und DVDs 10/2010

Instant-Messaging

Projektvorstellung: einfachJabber.de 06/2010

Internet

Ausblick auf Firefox 4.0 10/2010
Google Charts - Diagramme über das Internet erstellen 03/2010

J

Jabber

Projektvorstellung: einfachJabber.de 06/2010

Java

Rezension: iText in action – Second Edition 12/2010

K

KDE

Die Welt der Fensterdekorationen 05/2010
Käferalarm! – Was tun bei Bugs? 06/2010
Nepomuk in KDE – Theorie und Praxis 12/2010
Pimp my Desktop 03/2010
Secure Copy (SCP) per Mausklick in KDE 01/2010

Kommerzielle Software

Gish – Teerball im Untergrund 07/2010
Im Test: Fluendo DVD Player 10/2010
Machinarium - In der Welt der Maschinen 02/2010
Machinarium – In der Welt der Maschinen 07/2010
Mad Skills Motocross 07/2010
Osmos – Spiel mit den Zellen 07/2010
World of Goo – Die Bälle sind los 07/2010

Konsole

ASCIIpOrtal - The GUI is a lie! 01/2010
ASCIIpOrtal – The GUI is a lie! 07/2010
Der Portscanner Nmap – Eine Einführung 05/2010
Die Z-Shell (zsh) - Eine mächtige Alternative zur Bash 03/2010
Effektives automatisiertes Bearbeiten von Daten mit sed 03/2010
Eigene Paketquellen zusammenstellen mit local-apt 03/2010
Mit Metapixel ein Mosaikbild erzeugen 05/2010
Raus aus der Ubuntu-Paketabhängigkeitshölle 01/2010
Secure Copy (SCP) per Mausklick in KDE 01/2010
Vim und das Surround-Plug-in 03/2010

Kubuntu

Ubuntu 10.04 06/2010

L

LaTeX

Kurztipp: Unicode-Zeichen in LaTeX nutzen 06/2010
LaTeX-Symbole einfügen mit LSS 08/2010

Linpus Linux

Welches Betriebssystem ist das richtige für Netbooks? 06/2010

Linux allgemein

Das Betriebssystem GNU/Linux 02/2010
Das Grmlmonster und seine Zähne 06/2010
Das neue openSUSE 11.3 ist da 08/2010
Der April im Kernelrückblick 05/2010
Der August im Kernelrückblick 09/2010
Der Dezember im Kernelrückblick 01/2010
Der Februar im Kernelrückblick 03/2010
Der Januar im Kernelrückblick 02/2010
Der Mai im Kernelrückblick 06/2010
Der März im Kernelrückblick 04/2010
Der November im Kernelrückblick 12/2010
Der Oktober im Kernelrückblick 11/2010
Der September im Kernelrückblick 10/2010
Die Welt der Fensterdekorationen 05/2010
Haiku – Eine Alternative für den Desktop 06/2010
Juni und Juli im Kernelrückblick 08/2010
Käferalarm! – Was tun bei Bugs? 06/2010
Medienkompetente Ausbildung? Nur auf Basis Freier Software 10/2010
MeeGo im Blick 08/2010
Multiboot-Systeme für USB-Sticks und DVDs 10/2010
Neo – Ein ergonomisches Tastaturlayout 05/2010
Spielehardware im Kernelrückblick 07/2010

Linux allgemein (Fortsetzung)

Ubuntu 10.04 06/2010

M

Magazin

Abschluss des zweiten Programmierwettbewerbs 01/2010
freiesMagazin-Programmierwettbewerb: Right2Live 11/2010

Mandriva

Mandriva Linux 2010 03/2010

Multimedia

ALSA konfigurieren 12/2010
Bildformat SVG verstehen 12/2010
GIMP automatisieren 09/2010
Im Test: Fluendo DVD Player 10/2010
Jamendo - Ein freier und kostenloser Musikdownload 02/2010
MP3s von Amazon herunterladen 09/2010
Rezension: Sintel 12/2010
Videoschnitt mit Avidemux 08/2010
easyVDR 0.8 – HDTV-Version veröffentlicht 12/2010

N

Netzwerk

BackupPC als Backupserver im Heimnetzwerk 02/2010
Der Portscanner Nmap – Eine Einführung 05/2010
Zentyal 2.0: Eine Linux-Alternative zum Windows Small Business Server 11/2010

NoSQL

NoSQL – Jenseits der relationalen Datenbanken 08/2010
Rezension: Beginning CouchDB 08/2010
Rezension: CouchDB – kurz & gut 08/2010

O

Office-Suite

Google Charts - Diagramme über das Internet erstellen 03/2010

openSUSE

Das neue openSUSE 11.3 ist da 08/2010
Wünsch Dir was – SUSE Studio als Tool zum eigenen Linux 09/2010
openSUSE 11.2 02/2010

P

PDF

PDF-Dokumente mit ReportLab generieren 04/2010

Paketverwaltung

Eigene Paketquellen zusammenstellen mit local-apt 03/2010
Raus aus der Ubuntu-Paketabhängigkeitshölle 01/2010

Programmierung

Abschluss des zweiten Programmierwettbewerbs 01/2010
Eine Einführung in Tcl 04/2010
PDF-Dokumente mit ReportLab generieren 04/2010
Python-Programmierung: Teil 1 – Hallo Welt 10/2010
Python-Programmierung: Teil 2 – Tiefere Einblicke 11/2010
Python-Programmierung: Teil 3 – Funktionen und Module 12/2010
Raus aus der Ubuntu-Paketabhängigkeitshölle 01/2010
Rezension: Python - kurz & gut 03/2010
Rezension: Python – Essential Reference (Fourth Edition) 09/2010
Roboter sprechen Mono 05/2010
Symbian für Schlangenbeschwörer 09/2010
freiesMagazin-Programmierwettbewerb: Right2Live 11/2010
LaTeX-Symbole einfügen mit LSS 08/2010

Python

PDF-Dokumente mit ReportLab generieren 04/2010
Python-Programmierung: Teil 1 – Hallo Welt 10/2010
Python-Programmierung: Teil 2 – Tiefere Einblicke 11/2010

Python (Fortsetzung)

Python-Programmierung: Teil 3 – Funktionen und Module 12/2010
Rezension: Python – Essential Reference (Fourth Edition) 09/2010
Symbian für Schlangenbeschwörer 09/2010

R

Rezension

Auf dem Tablet serviert – Das WeTab ist massenverfügbar 11/2010
Das Betriebssystem GNU/Linux 02/2010
Rezension: Beginning CouchDB 08/2010
Rezension: CouchDB – kurz & gut 08/2010
Rezension: Die Anarchie der Hacker 08/2010
Rezension: GIMP - kurz & gut 03/2010
Rezension: Gentoo Linux - Installation - Konfiguration - Administration 04/2010
Rezension: Make: Elektronik 10/2010
Rezension: Network Hacking 11/2010
Rezension: Phrasebooks 12/2010
Rezension: Python - kurz & gut 03/2010
Rezension: Python – Essential Reference (Fourth Edition) 09/2010
Rezension: Reguläre Ausdrücke Kochbuch 04/2010
Rezension: Sintel 12/2010
Rezension: Typo 3 – Das Praxishandbuch für Entwickler 06/2010
Rezension: iText in action – Second Edition 12/2010

S

SUSE

Wünsch Dir was – SUSE Studio als Tool zum eigenen Linux 09/2010

Sicherheit

Geheimniskrämerei 01/2010
Kurztipp: Verschlüsselt installieren 06/2010
Secure Copy (SCP) per Mausklick in KDE 01/2010
Ubuntu-Systemverschlüsselung per Alternate-CD 05/2010

Spiele

ASCIIpOrtal - The GUI is a lie! 01/2010
ASCIIpOrtal – The GUI is a lie! 07/2010
C64-Emulatoren – Nostalgie pur 07/2010
FreeCiv – Besiedeln, erforschen und erobern 07/2010
Frogatto – Ein Retroheld im Froschgewand 11/2010
Fun mit Phun 07/2010
Gish – Teerball im Untergrund 07/2010
Invertika – ein Open-Source-MMORPG 12/2010
Kurztipp: BrettSpielWelt 07/2010
LinCity-NG 07/2010
Machinarium - In der Welt der Maschinen 02/2010
Machinarium – In der Welt der Maschinen 07/2010
Mad Skills Motocross 07/2010
MegaGlest – Ein historisch nicht ganz korrektes Strategiespiel 09/2010
Micropolis – Wir bauen uns eine Stadt 07/2010
Neverball und Neverputt 10/2010
OpenTTD – Das Urgestein der Wirtschaftssimulationen auf dem Linuxsystem 07/2010
Osmos – Spiel mit den Zellen 07/2010
Pioneers – Komm, lass uns siedeln! 07/2010
Slingshot – Steinschleuder im Weltraum 07/2010
Spieletipp: Cave Story 07/2010
The Hive Game 07/2010
Toribash – Kampf mit (der) Physik 07/2010
Warcraft 3 mit Linux 07/2010
World of Goo – Die Bälle sind los 07/2010
X-Moto 07/2010

System

Ubuntu-Live-System von USB-Sticks booten 04/2010

Systemverwaltung

Die Z-Shell (zsh) - Eine mächtige Alternative zur Bash 03/2010

T

Tipps & Tricks

Kurztipp: Verschlüsselt installieren 06/2010

U

Ubuntu

Raus aus der Ubuntu-Paketabhängigkeitshölle 01/2010
Rückblick: Ubucon 2010 in Leipzig 11/2010
Ubuntu 10.04 06/2010
Ubuntu 10.10 11/2010
Ubuntu Developer Summit 2010 12/2010
Ubuntu-Live-System von USB-Sticks booten 04/2010
Ubuntu-Systemverschlüsselung per Alternate-CD 05/2010
Welches Betriebssystem ist das richtige für Netbooks? 06/2010
X2goserver-home unter Ubuntu installieren 01/2010

V

Veranstaltung

Rückblick: Ubucon 2010 in Leipzig 11/2010
Ubuntu Developer Summit 2010 12/2010

Verschlüsselung

Geheimniskrämerei 01/2010
Kurztipp: Verschlüsselt installieren 06/2010
Ubuntu-Systemverschlüsselung per Alternate-CD 05/2010

Video

Im Test: Fluendo DVD Player 10/2010
Videoschnitt mit Avidemux 08/2010
easyVDR 0.8 – HDTV-Version veröffentlicht 12/2010

Virtualisierung

X2goserver-home unter Ubuntu installieren 01/2010

W

Windows

Notepad++ und Notepad2 – Open-Source-Editoren für Windows 09/2010

Wissen und Bildung

Eine zu bewältigende Aufgabe: Linux Professional Institute Certification 02/2010
Fun mit Phun 07/2010
LinuxAdvanced-USB-Edition - Mehr als eine „digitale Schultasche“ 04/2010
Medienkompetente Ausbildung? Nur auf Basis Freier Software 10/2010

Impressum ISSN 1867-7991

freiesMagazin erscheint als PDF und HTML einmal monatlich.
Kontakt
E-Mail redaktion ETT freiesmagazin PUNKT de
Postanschrift freiesMagazin
c/o Dominik Wagenführ
Beethovenstr. 9/1
71277 Rutesheim
Webpräsenz http://www.freiesmagazin.de/
Autoren dieser Ausgabe
Stefan Apke Der Grafikeditor Ipe
Martin Gräßlin Plasma erobert die Welt
Oliver Johanndrees Teile und herrsche – Internet-Sharing im Netzwerk
Mathias Menzer Der Dezember im Kernelrückblick
Hans Müller Heimautomatisierung für Hardwarebastler
Daniel Nögel Python – Teil 4: Klassenunterschiede
Andreas Obergrusberger Programmieren mit Vala
Axel Reinhardt Linux als ISDN-Telefon
Jochen Schnelle KTurtle – Programmieren lernen mit der Schildkröte
Dominik Wagenführ PDFs verkleinern mit pdfsizeopt
Erscheinungsdatum: 2. Januar 2011
Redaktion
Frank Brungräber Thorsten Schmidt
Dominik Wagenführ (Verantwortlicher Redakteur)
Satz und Layout
Ralf Damaschke Yannic Haupenthal
Nico Maikowski Matthias Sitte
Korrektur
Daniel Braun Stefan Fangmeier
Mathias Menzer Karsten Schuldt
Stephan Walter
Veranstaltungen
Ronny Fischer
Logo-Design
Arne Weinberg (GNU FDL)
Dieses Magazin wurde mit LaTeX erstellt. Mit vollem Namen gekennzeichnete Beiträge geben nicht notwendigerweise die Meinung der Redaktion wieder. Wenn Sie freiesMagazin ausdrucken möchten, dann denken Sie bitte an die Umwelt und drucken Sie nur im Notfall. Die Bäume werden es Ihnen danken. ;-)
Soweit nicht anders angegeben, stehen alle Artikel, Beiträge und Bilder in freiesMagazin unter der Creative-Commons-Lizenz CC-BY-SA 3.0 Unported. Das Copyright liegt beim jeweiligen Autor. freiesMagazin unterliegt als Gesamtwerk ebenso der Creative-Commons-Lizenz CC-BY-SA 3.0 Unported mit Ausnahme der Inhalte, die unter einer anderen Lizenz hierin veröffentlicht werden. Das Copyright liegt bei Dominik Wagenführ. Es wird erlaubt, das Werk/die Werke unter den Bestimmungen der Creative-Commons-Lizenz zu kopieren, zu verteilen und/oder zu modifizieren. Das freiesMagazin-Logo wurde von Arne Weinberg erstellt und unterliegt der GFDL. Die xkcd-Comics stehen separat unter der Creative-Commons-Lizenz CC-BY-NC 2.5 Generic. Das Copyright liegt bei Randall Munroe.
Zum Index




File translated from TEX by TTH, version 3.89.
On 2 Jan 2011, 08:40.
